Универсальная делительная головка с дифференциальным делением УДГ-Д-160 80A F11, комплект

Артикул: 34750

Основные параметры

RUB_PRICE

148599.9

Вес

46.000 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Универсальная делительная головка с дифференциальным делением УДГ-Д-160 80A F11, комплект:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Универсальная делительная головка УДГ-Д-160 для станков, с принадлежностями, стандартной точности. Диаметр обрабатываемой заготовки 160 мм. Высота центра головки 80 мм. Диаметр токарного патрона K11 100 (4"). Ручку можно переставить и поменять сторону.

Использование дифференциального метода расширяет возможности оснастки для выполнения деления окружности на практически неограниченное число равных частей.

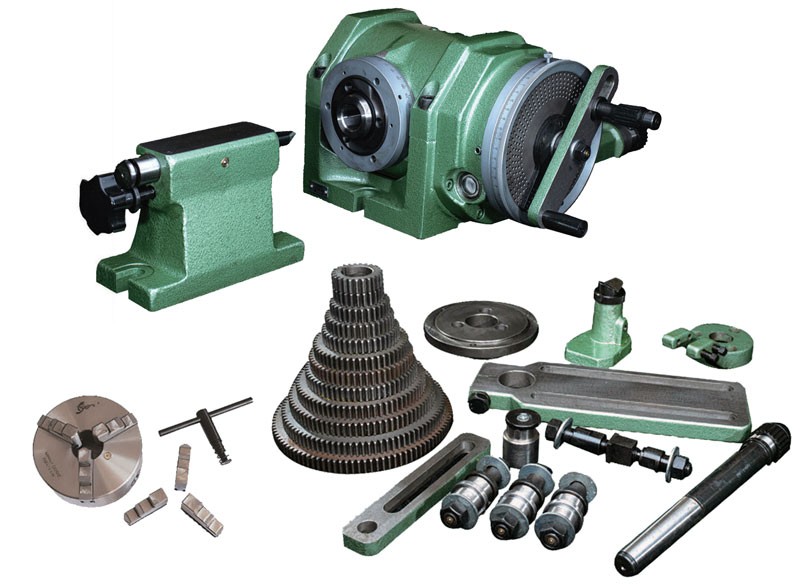

Комплектация УДГ-Д-160: задняя бабка, гитара для шестерен, 12 шестерен (зубчатые колеса), устройство для проворота, центр, кронштейн (люнет), фланец, патрон токарный трехкулачковый.

Универсальная делительная головка, оснащенная комплектом принадлежностей для дифференциального деления, представляет собой приспособление для обработки с высокой точностью поверхностей и элементов детали, равномерно распределенных по окружности и делящих ее на целое число частей.

Оснастка используется при обработке деталей, связанной с поворотом заготовки на заданную величину, при работе на фрезерных, зубофрезерных, долбежных, расточных, строгальных и сверлильных станках, а также при разметочных и других работах. Применяя различные виды инструмента, делительные головки могут также помочь на шлифовальных станках, с их помощью можно выполнить проточки, нарезать зубчатые колеса, спиральные шестерни, червячные валы, Архимедовы спирали, спиральные пазы и прочее.

УГД-Д-160 устанавливается на фрезерные станки и чаще всего используется для обработки деталей больших или средних размеров.

Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольным фрезерным станкам с шириной стола 320 мм, рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D 250 мм, а к фрезерным станкам с шириной стола 400 мм – головка Д-320 и т. д. Следует понимать, что эта условность носит лишь рекомендательный характер.

Количество отверстий в делительном диске 1: 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43.
Количество отверстий в делительном диске 2: 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66.
Количество шестерёнок 12: 2х25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100.
Диаметр шестерни (ШхД мм): 25х54, 30х64, 35х74, 40х84, 50х104, 55х114, 60х124, 70х144, 80х164, 90х184, 100х204.

Технические характеристики:

Модель	Универсальная делительная головка с дифференциальным делением УДГ-Д-160 80A F11, комплект
A	139 мм
B	14 мм
C	77 мм
D	73 мм
E	147 мм
F	77 мм
G	98 мм
L	106 мм
M	43 мм
N	30 мм
O	60 мм
P	80 мм
Вес	46.000 кг
Бренд	CNCM
Серия ДГ	F11
Высота центра головки H	80 мм
Модуль сменных шестерней	1.5
Диаметр токарного патрона	100 мм
Ширина установочных шпонок	14 мм
Минимальное показание лимба	10"
Угол опускания шпинделя вниз	6 °
Конус Морзе шпиндельного отверстия	КМ3
Максимальная нагрузка на подшипник	80 кг
Передаточное отношение червячной пары	1:40
Диаметр конуса торца шпинделя для установки фланца	36.54 мм
Угол подъема шпинделя от его горизонтального положения	90 °
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта	9 °
