H-1246(M-1246) Высокоскоростной сквозной вращающийся гидравлический цилиндр для токарного патрона

Артикул: 30168

Основные параметры

RUB_PRICE

114199.2

Вес

12.900 кг

Запросить цену!

Срок поставки:

от 7 до 30 дней

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара H-1246(M-1246) Высокоскоростной сквозной вращающийся гидравлический цилиндр для токарного патрона:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

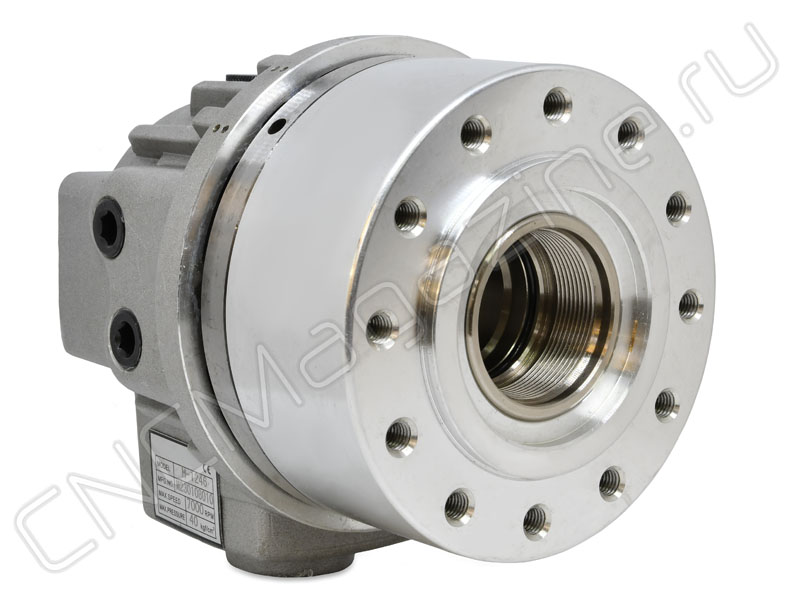

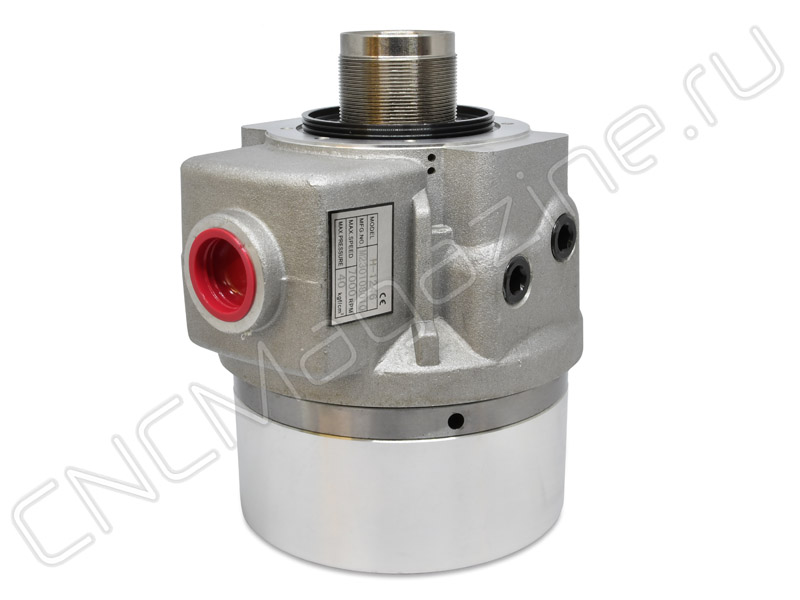

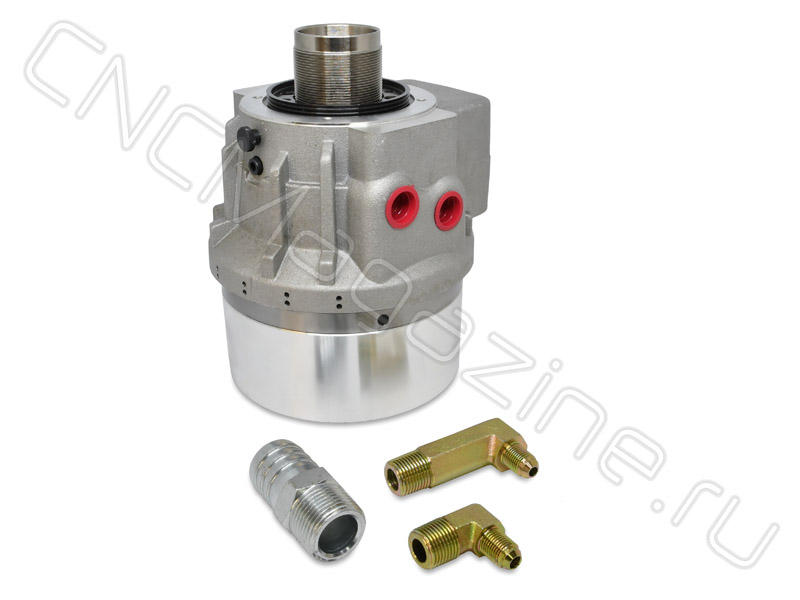

Гидроцилиндр приводной серии M, с открытым центром. Диаметр поршня 125 мм, ход поршня 15 мм. Максимальная скорость 7000 об./мин, сквозное отверстие 46 мм. Резьба втягивающей трубы M52x1.5. Макс. рабочее давление 4.0 Мпа. Для силовых патронов AUTOSTRONG, Kitagawa и т.п. Для работ, требующих сквозного отверстия. Аналог Autostrong M1246 (отличие в комплекте герметичных колец).

Компактный и легкий! Большое сквозное отверстие, высокая скорость вращения при сниженной нагрузке на шпиндель и стабильная работа, даже при падении давления в системе.

Гидравлический вращающийся цилиндр M1246 с внутренней резьбой применяется для передачи тягового усилия через втягивающую трубу к патрону токарного станка с ЧПУ/ПУ для зажима/разжима заготовки.

Металлический пруток или заготовка подается сквозь полый гидроцилиндр в шпиндельную трубу станка и далее в токарный патрон для последующей обработки.

Преимущества зажимных гидроцилиндров CNCM для токарных патронов:

Компактность и малый вес: По сравнению с обычной оснасткой, он компактнее (корпус уменьшен на 95 мм) и легче (вес меньше на 4,5 кг).
Гидроцилиндр более устойчив и снижает нагрузку на станок при высокоскоростной обработке.
Очень большое проходное отверстие: по сравнению со стандартными моделями, диаметр отверстия увеличен примерно на 20%.
Диаметр отверстия подходит для оптимального использования прутковой емкости шпинделя станка. Позволяет увеличить размеры обрабатываемых деталей.
Безопасная конструкция оснастки: цилиндр может удерживать усилие зажима с помощью обратного клапана (при внезапном падении давления в подводящей системе/отключении электроэнергии или при обрыве подводящих шлангов).

Гидравлические цилиндры вращающиеся зажимные используются для установки в различные металлорежущие станки в качестве специального привода для механизированных патронов. Оснастка приводит в действие зажимные кулачки в токарных мех. патронах с помощью тягового штока.

Тяговый шток проходит сквозь полый шпиндель и соединяется с токарным патроном, заставляя его сжимать и разжимать кулачки.
Устанавливается на токарный станок с обратной стороны шпинделя.

Приводные цилиндры с гидравлическим приводом обычно дороже пневмоцилиндров, имеют плавный ход, мощные зажатие, среднее рабочее давление 4 mPa.

Технические характеристики:

Модель	H-1246(M-1246) Высокоскоростной сквозной вращающийся гидравлический цилиндр для токарного патрона
C	155 мм
D	130 мм
E	100 мм
F	80 мм
G	65 мм
H	M55x2
J	46 мм
K	36 мм
L	76 мм
N	64 мм
P	85 мм
Q	98 мм
S	118 мм
T	114 мм
U	179 мм
X	4 мм
Z	5 мм
A1	11 мм
B1	126.5 мм
C1	30 мм
E1	6-M6x12 мм
F1	12-M10x20
G1	135 мм
H1	98 мм
J1	76 мм
K1	47 мм
L1	15 мм
M1	50 мм
N1	76 мм
P1	4 мм
Q1	4-M5x12
R1	6 мм
S1	PT 1/2"
T1	6 мм
U1	169 мм
W1	M52x1.5
X1	50 мм
Y1	14 мм
V max.	15
V min.	0
W max.	40
W min.	25
Вес	12.900 кг
Бренд	CNCM
Ход поршня	15 мм
Наименование	H-1246(M-1246)
Макс. скорость	7000 об/мин
Диаметр поршня	125 мм
Момент инерции	0.019 кг*см²
Общий расход масла	3 л/мин
Макс. рабочее давление МПа	4.0 (40.8) кгс/см²
Макс. усилие на втягивающей трубе КН	38(3875) / 33(3365) кгс
Площадь поршня, Сторона толчка / Сторона вытягивания	100/89 см²
