CH1145R16 Державка однороликовая для накатки рифления

Артикул: 22377

Основные параметры

RUB_PRICE

30632.85

30 633 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара CH1145R16 Державка однороликовая для накатки рифления:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

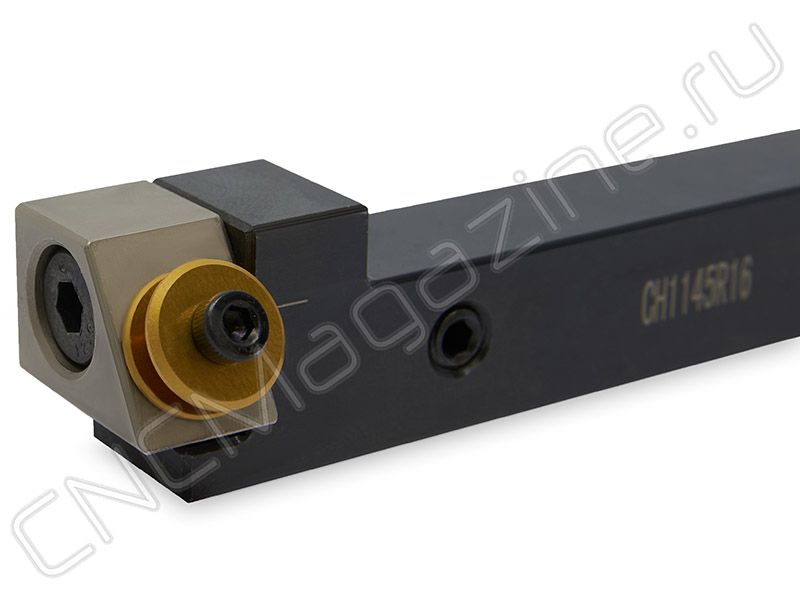

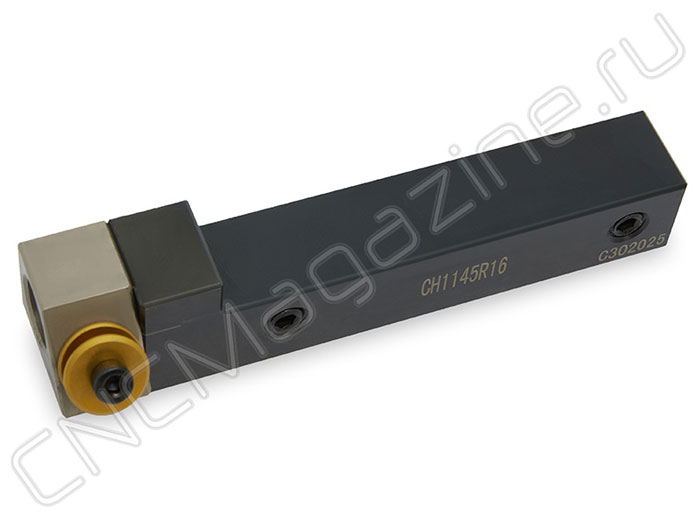

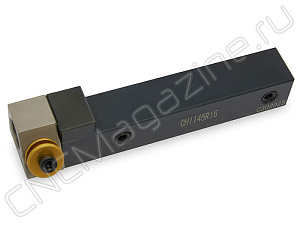

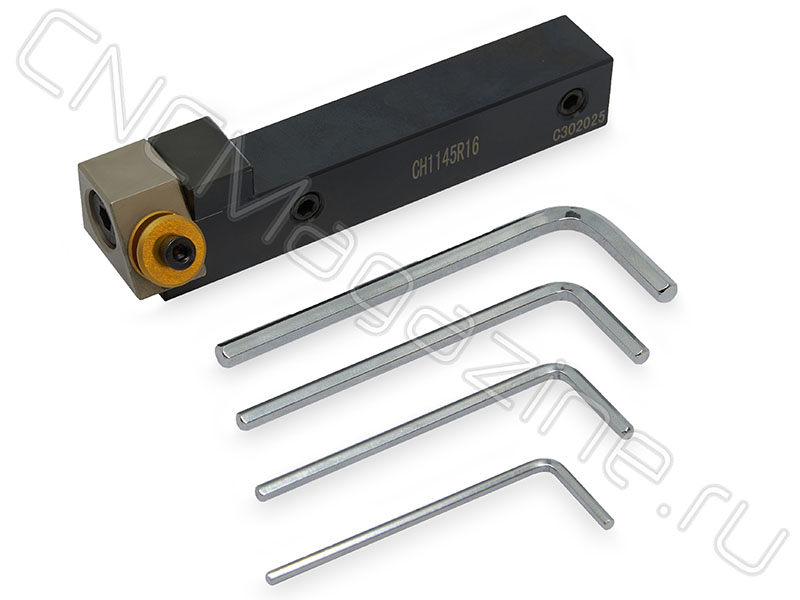

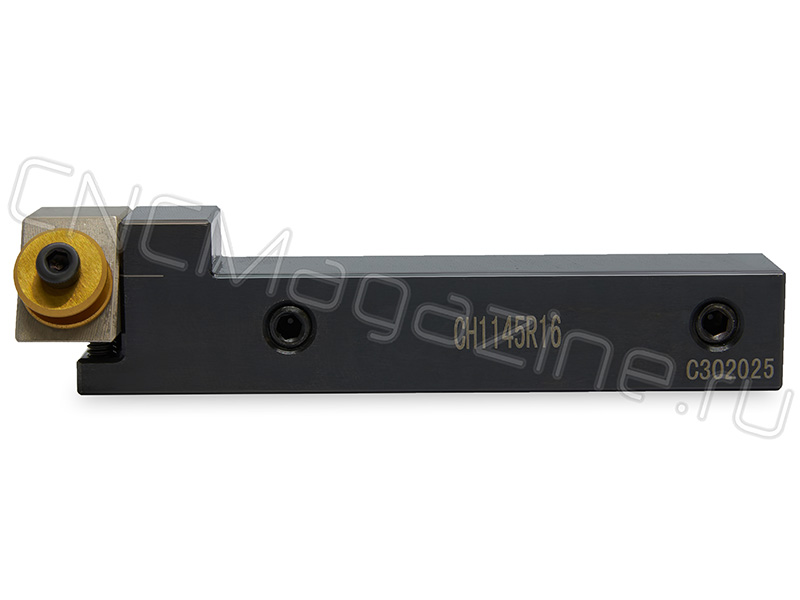

Державка (токарная накатка) CH1145R16 однороликовая для накатки рифления. Общая длина 99 мм, длина хвостовика 74 мм. Для роликов ø14.5x3x5. Диапазон обработки ø3-ø50. Подача инструмента: осевая накатка. Сменные ролики не входят в комплект.

Инструмент может накатывать прямое, левое или правое рифление (RAA, RBL30°, RBR30°). Модульная конструкция с поворотом режущей головки для правой и левой обработки. Режущая головка и держатель снабжены функцией тонкой настройки заднего угла и позиционирования.

Инструмент CNCM предназначен для накатки рифления на поверхности вращения методом резания (с образованием стружки). В отличие от классического метода пластической деформации поверхности, этот метод не вызывает больших нагрузок, что позволяет использовать данный инструмент на прецизионном оборудовании и на автоматах продольного точения.

Способ использования инструментов для накатки CNCM:

Закрепите инструмент в гнезде держателя, отрегулируйте центральную высоту инструмента, чтобы обеспечить центральное положение заготовки.
Прижмите накатное колесо вплотную к наружному диаметру заготовки, отрегулируйте колесо по всей ширине оси, полностью прикрепленные к заготовке.
Когда начнется накатка, закрепите так, чтобы расстояние между зубьями составляло 1/2, а ширина колеса составляла около 1/3.
Когда получился необходимый вид рисунка, то можно начинать осевую подачу по Z.
Если рисунок рифления не устраивает, его можно скорректировать, отрегулировав осевое направление гнезда инструмента.
Используйте смазочно-охлаждающую жидкость в большом объеме для удаления стружки.

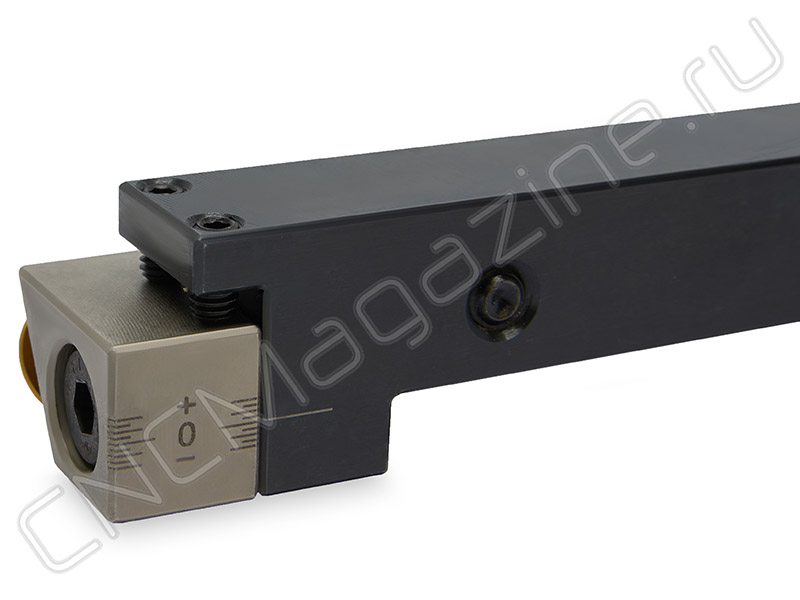

Шкала с рисками и винты на державке служат для более тонкой настройки положения оси ролика накатки, относительно оси заготовки, чтобы нарезка рифления проходила вершинами зубцов накатки. Допустим, если с помощью подкладок под державку не удалось точно отрегулировать ось, с помощью регулировки винтами можно это сделать. Также, если рифление на поверхности детали происходит грубо, с помощью данной регулировки можно немного изменить угол накатки.

Рекомендации:

Фрезеровальные накатки с одним накатным роликом могут использоваться исключительно для накатывания рифлений с параллельными осями (RAA или RAA30°). Для прямого рисунка рифления всегда используйте один ролик BL30° для левого накатывания или один ролик BR30° для правого накатывания (соответствующих державке размеров).
Возможна соответствующая регулировка головки каждого инструмента. Данный вид инструмента всегда крепится под прямым углом к заготовке. Для точной настройки высоты центров сбоку на головке инструмента нанесены риски, если речь идет об инструменте для станков с ЧПУ, верхний край хвостовика является базовой кромкой для высоты центров.
Согласно ГОСТ 21474-75 " Рифления прямые и сетчатое. Форма и основные размеры." высота профиля h для стали составляет 0,25-0,7 P, для цветных металлов − 0,25-0,5 P (P-шаг рифления).

Посмотрите видео по регулировке винтов накаток:

Технические характеристики:

Модель	CH1145R16 Державка однороликовая для накатки рифления
A	26 мм
B	23 мм
C	74 мм
H	16 мм
L	99 мм
S	16 мм
Вес	0.254 кг
Бренд	CNCM
Подходящие ролики	AA14.5;BR15°14.5;BR30°14.5
Наружный диаметр ролика D	14.5 мм
