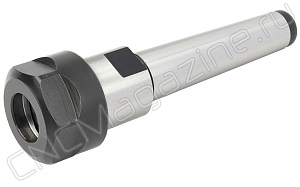

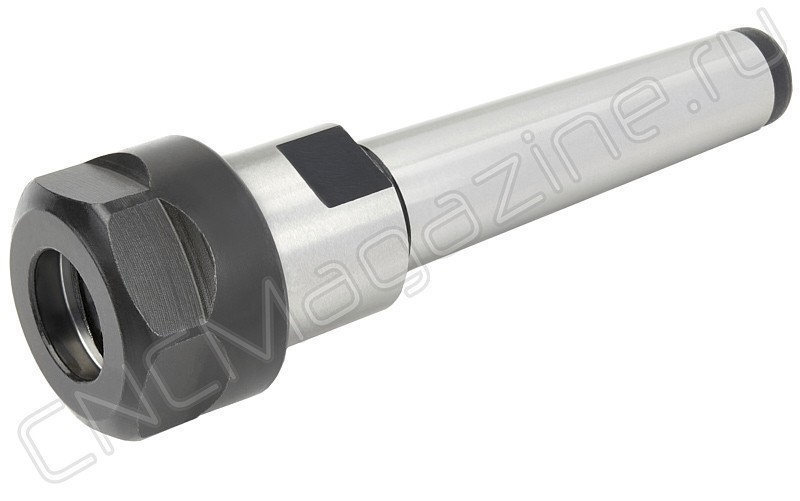

MTB2-ER16-55 цанговый патрон с конусом Морзе №2 с резьбой

Артикул: 13210

Основные параметры

RUB_PRICE

2650.05

D, мм

28 мм

2 650 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара MTB2-ER16-55 цанговый патрон с конусом Морзе №2 с резьбой:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Цанговый патрон MTB2-ER16-55 конус Морзе №2 с резьбой, для фрезерного станка. Оправка предназначена для цанг ER16 по стандарту DIN 6499 для зажима фрез и другого инструмента с цилиндрическим хвостовиком. Вылет от шпинделя 55 мм.

В комплект к патрону MTB2-ER16-55 входит гайка для цанг ER16-A. Цанги ER16, ключ ‒ приобретаются отдельно.

Цанговый патрон MTB-ER предназначен для надежного центрирования и фиксации режущего инструмента. Используется во фрезерных станках.

В отличие от оснастки MTA (с лапкой), патрон с конусом Морзе MTB фиксируется во фрезерном станке на внутреннюю резьбу (осевое отверстие с резьбой в хвостовике). Такое крепление более надежное и жесткое, не позволяет прокручиваться инструменту. Поэтому оправки MTA с хвостовиком Конус Морзе обычно используют в токарных и других станках для сверления, а оправки MTB с хвостовиком КМ можно использовать для фрезерования во фрезерных станках.

Оправку также можно использовать с переходными втулками для конусов Морзе, расширяя возможности станка.

Технические характеристики:

Модель	MTB2-ER16-055
G	17.780 мм
T	M10x1.5P
L1	123 мм
L2	68 мм
Вес	0.222 кг
Бренд	CNCM
Длина, L	55 мм
Вид цанги	ER16
Диаметр, D	28 мм
Диаметр, d	16 мм
Вид патрона	MTB-ER цанговый
Назначение	Цанговый
Вариант гайки	A
Тип хвостовика	MTB2
