SL20-ER16-80L Цанговый патрон цилиндрический хвостовик, с лыской

Артикул: 16204

Основные параметры

RUB_PRICE

2403

D, мм

28 мм

2 403 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара SL20-ER16-80L Цанговый патрон цилиндрический хвостовик, с лыской:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

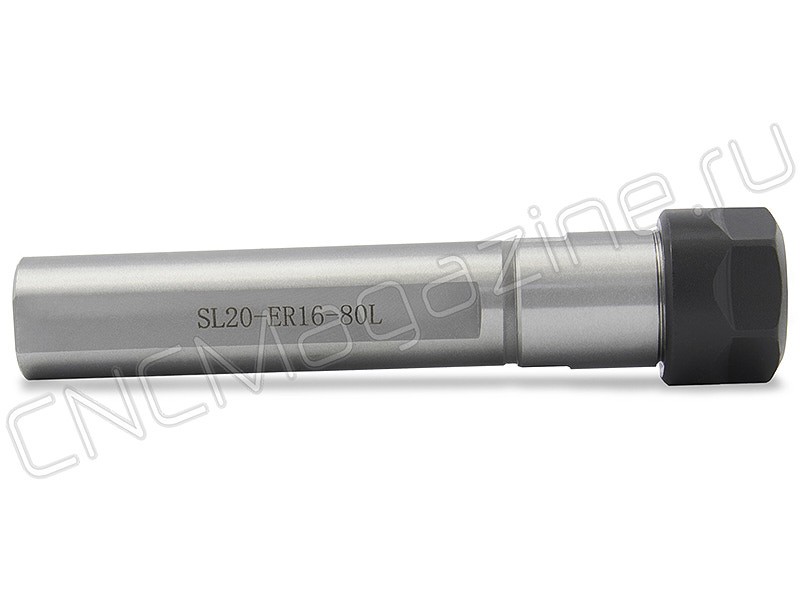

Цанговый патрон с цилиндрическим хвостовиком с лыской, диаметр − 20 мм; внешний диаметр гайки − 28 мм; для цанг ER16.

Удлинитель цангового патрона SL20-ER16-80L для фиксации (закрепления) фрез. Длина хвостовика 80 мм. Биение (точность): 0,005 мм.
Для зажима инструментов с прямым хвостовиком стандарта DIN 6499. Стандартная шестигранная гайка.

Фрезерные патроны с прямым цилиндрическим хвостовиком без лыски. Для цанг стандарта DIN 6499. Фрезерные патроны SL**-ER используются при недостаточном доступе к зоне резания, при фрезеровании с большим вылетом инструмента, для фиксации фрез малого диаметра.

Патрон SL**-ER может быть закреплён на фрезерном или сверлильном станке в более крупный цанговый патрон, а так же в осевой держатель инструмента на токарном станке.

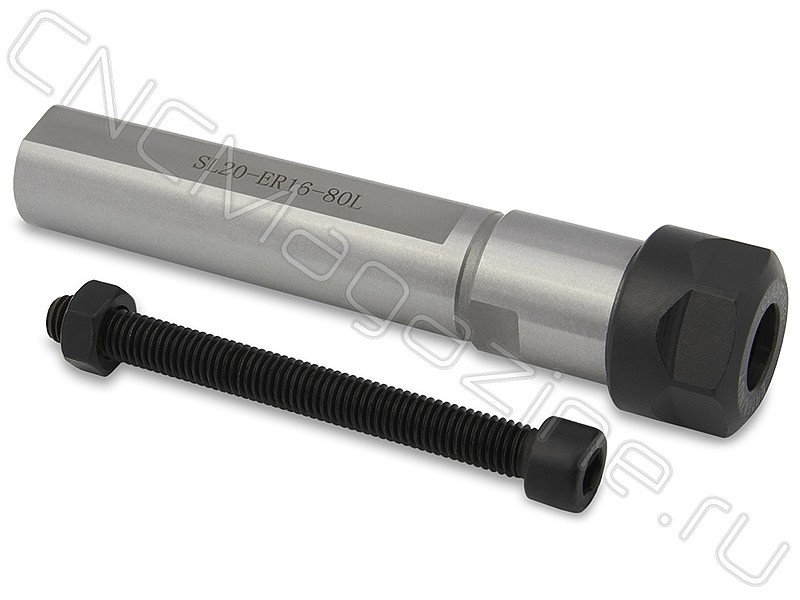

Внимание! Использование винта с гайкой для облегчения установки оправки в патрон.
Сзади оправки есть отверстие для винта.
Каждый раз, когда вы устанавливаете SL-ER в патрон Weldon, вам приходится регулировать положение оправки, но с помощью стержня можно легко определить уже установленный ранее вылет (винт достигает дна держателя).
Таким образом, при следующей установке оправки SL-ER вам не нужно снова регулировать вылет.
Также винт позволяет немного увеличить вылет данной оправки с ц/х с лыской.

Технические характеристики:

Модель	SL20-ER16-80L
T	M12x1.75P
L1	122 мм
L2	42 мм
С	20
Вес	0.290 кг
Бренд	CNCM
Длина, L	80 мм
Вид цанги	ER16
Диаметр, D	28 мм
Диаметр, d	16 мм
Вид патрона	SL-ER цанговый с лыской
Назначение	Цанговый
Вариант гайки	A
Тип хвостовика	C20
