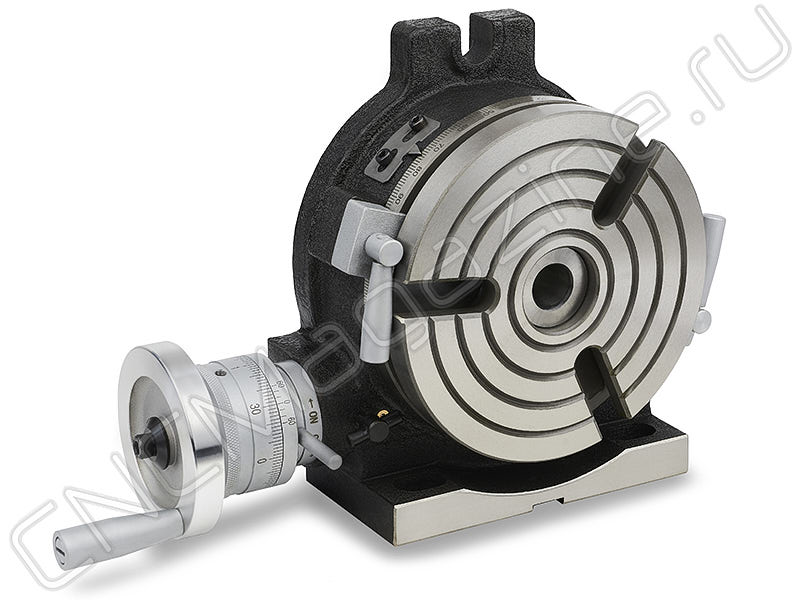

Горизонтально-вертикальный поворотный стол для фрезерного станка TSL150-3 HV-6

Артикул: 19346

Основные параметры

RUB_PRICE

47723.85

47 724 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Горизонтально-вертикальный поворотный стол для фрезерного станка TSL150-3 HV-6:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Поворотный стол для станка, горизонтально-вертикальный с ручным приводом TSL150, диаметр планшайбы 150 мм. Ширина шпоночного паза для крепления стола − 16 мм. Ширина шпоночного паза рабочей поверхности стола − 14 мм. Передаточное отношение червячной пары 1:90. Для 3-х кулачкового токарного патрона.

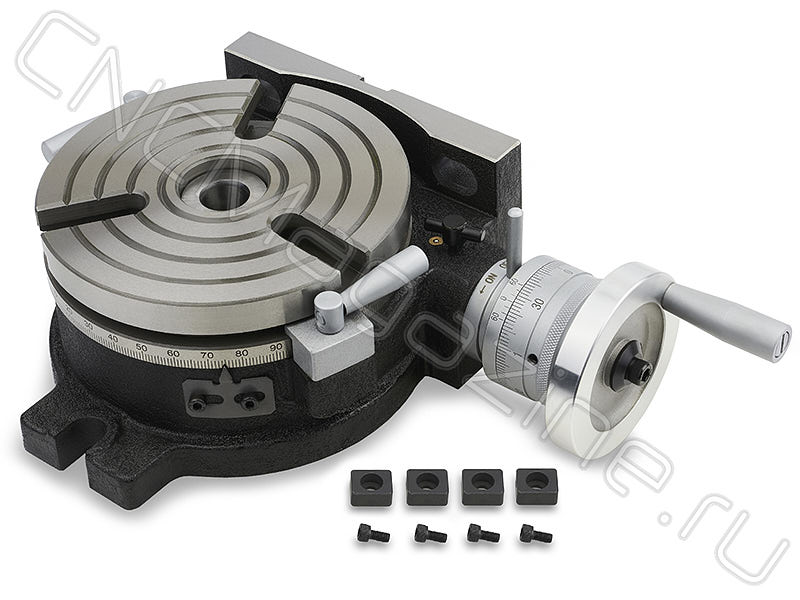

Сухари для установки приспособлений не входят в комплект поставки.

Стол поворотный фрезерный с горизонтальным и вертикальным креплением, с ручным приводом.
Столы горизонтально-вертикальные серии TSL предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными, расточными, сверлильными и другими станками. Этот тип столов специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS.

Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки. Сквозное отверстие в планшайбе с лицевой стороны имеет конусность с конусом Морзе, что позволяет с точностью установить центрирующие и зажимные приспособления, измерительные приборы.
Так как передаточное отношение червячной пары у модели TSL150 составляет 1:90, то 90 полных вращений рукоятки повернут стол на один полный оборот. Одно полное вращение рукоятки производит поворот планшайбы на 4°.

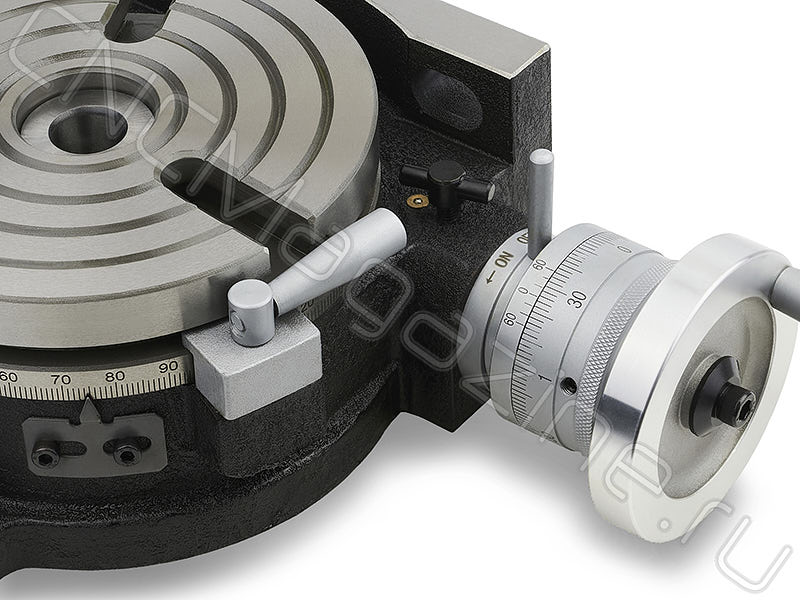

Планшайба стола проградуирована для вращения на 360°с делением в один градус. С помощью нониуса можно получать точность 10 секунд (10ʺ).

Технические характеристики TSL150:

Диаметр планшайбы 150 мм
Расстояние от поверхности планшайбы до основания 83 мм
Расстояние от центра планшайбы до опорной вертикальной плоскости 100 мм
Диаметр цилиндрической выточки в центре планшайбы 25 мм.
Конус центровочного отверстия КМ2
Количество Т-образных пазов 3
Ширина Т-образного паза 14 мм
Угол схождении Т-пазов 120 град
Ширина шпоночного паза опорной горизонтальной поверхности 16 мм
Градуировка кругового лимба 360°
Цена деления лимба маховика 1 мин (1′)
Минимальное значение шкалы 10 сек (10")
Максимальная нагрузка в горизонтальном положении 100 кг
Максимальная нагрузка в вертикальном положении 50 кг
Габаритные размеры 294 x 243 x 130 мм
Масса 15 кг.

Технические характеристики:

Модель	Горизонтально-вертикальный поворотный стол для фрезерного станка TSL150-3 HV-6
A	200 мм
B	160 мм
C	100 мм
D	150 мм
E	16 мм
H	86 мм
J	10 мм
M	MT2
N	78 мм
Т	14 мм
Вес	11.800 кг
Бренд	CNCM
Тип стола	TSL
Подходящий патрон	3-х кулачковый
Установочный паз, G	16 мм
