HSK100A-NBH2084 Чистовая расточная система (набор)

Артикул: 34375

Основные параметры

RUB_PRICE

47953.35

47 953 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара HSK100A-NBH2084 Чистовая расточная система (набор):

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Расточная система HSK100A-NBH2084 (набор) для расточки отверстий в диапазоне от 8 до 280 мм. При работе с малыми диаметрами максимальная частота вращения 1600 об/мин

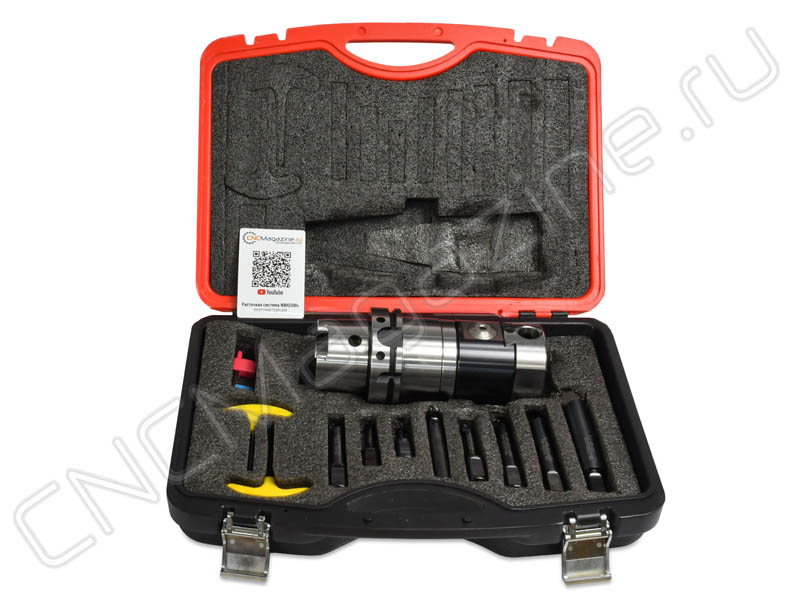

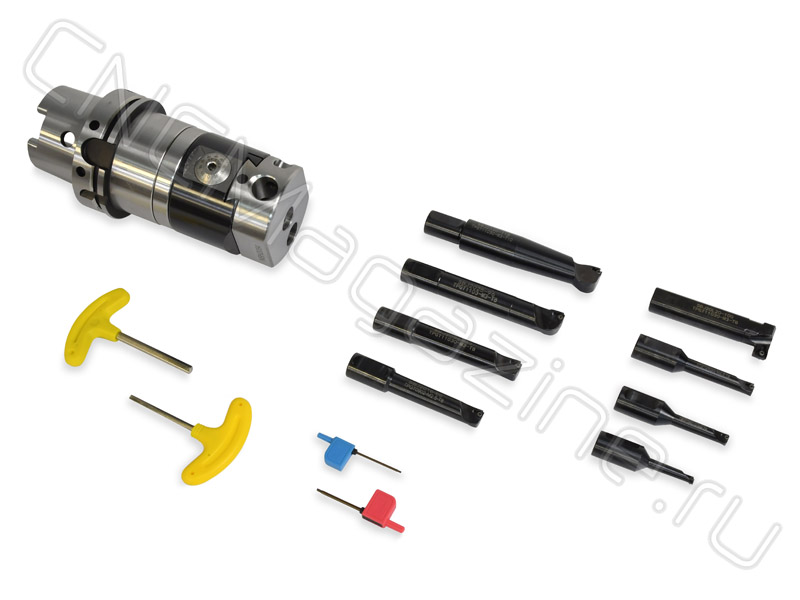

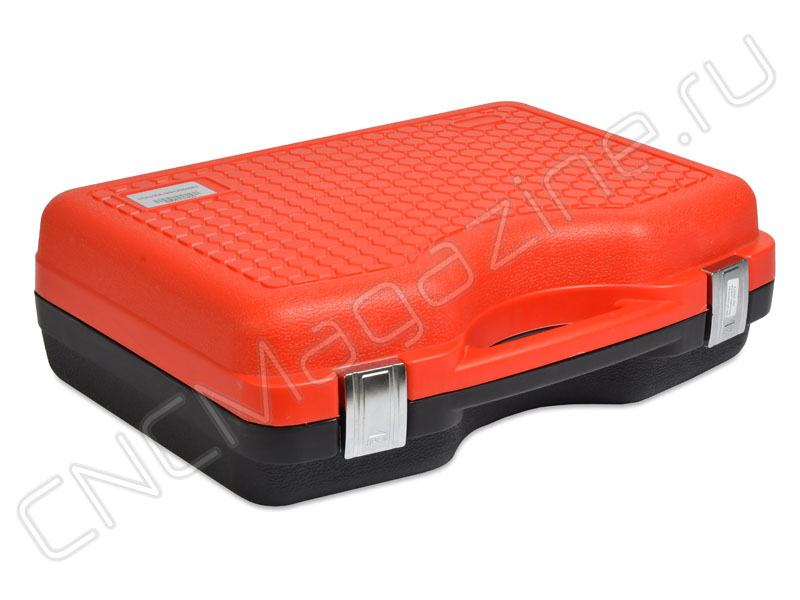

Набор для чистового растачивания HSK100A-NBH2084 включает 8 шт. расточных резцов SBJ (без пластин), микрометрическую расточную головку NBH2084, патрон HSK100, набор ключей и ящик. Диаметр хвостовиков резцов 20 мм. Точность системы 0.01 мм. Пластины, используемые в расточных резцах SBJ: TBGT, TPGH, в комплект не входят. К патрону необходим штревель, приобретается отдельно.

Видео-инструкция к расточной системе NBH2084:

Все элементы набора можно приобрести отдельно. Инструкция к расточной системе NBH2084 во вкладке Документация, справа от описания товара.

NBH2084 Чистовая расточная система (набор)

Позиция	Обозначение	Диапазон расточки	Подходящие пластины	Винт/Ключ

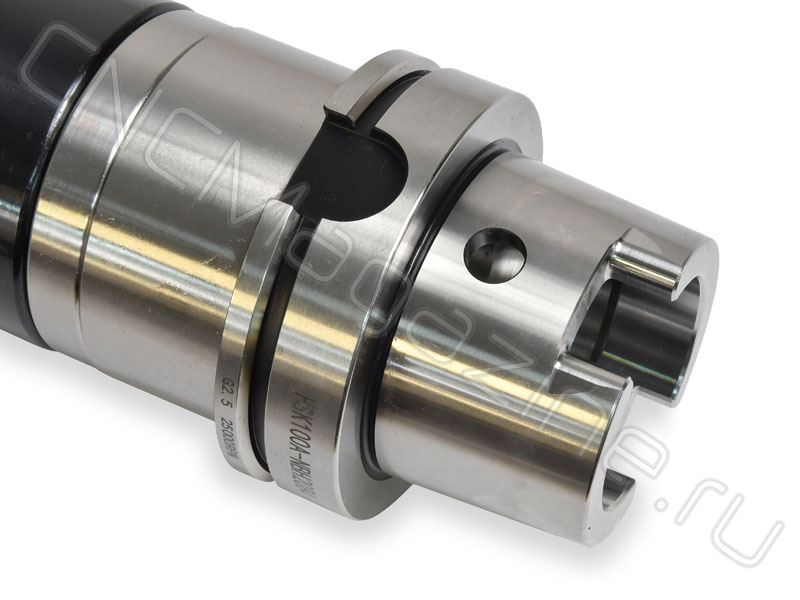

1	Патрон фрезерный HSK100 для крепления расточной головки

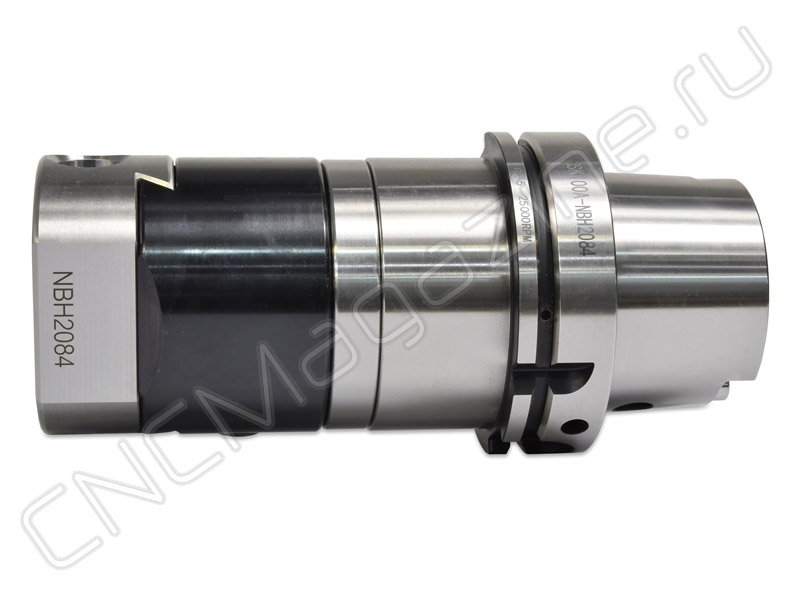

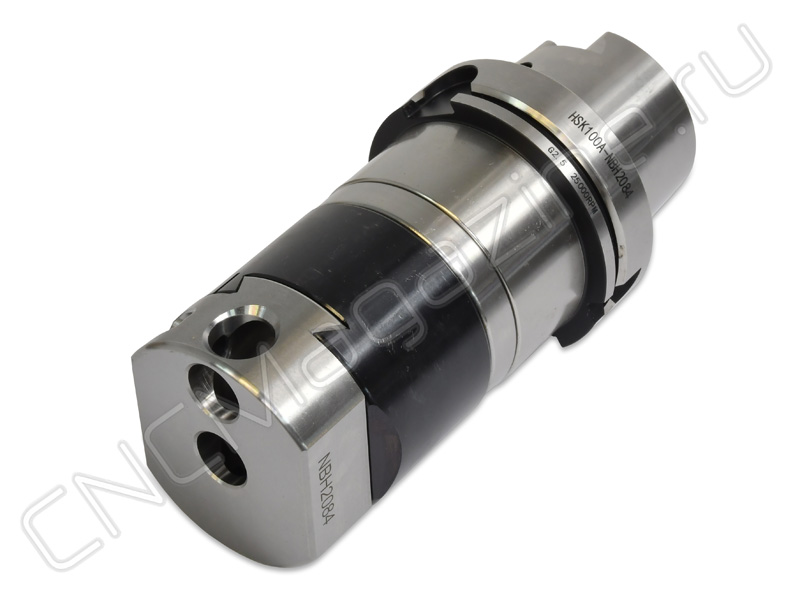

2	Расточная головка NBH2084	08-280 мм
3	Державка SBJ2012-53	12-17 мм	TGGT09020Х, TPGH090202L, TPGH090204L	М2.5/Т8
4	Державка SBJ2010-40	10-13 мм	TBGT060102, TBGT060104, TBGT060102L, TBGT060104L	М2/T6
5	Державка SBJ2008-32	8-11 мм	TBGT060102, TBGT060104, TBGT060102L, TBGT060104L	М2/T6
6	Державка SBJ2020-83	20-130 мм	TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L	M3/T8
7	Державка SBJ20L20-100	120-280 мм	TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L	M3/T8
8	Державка SBJ2016-68	16-21 мм	TPGH090202, TPGH090204, TPGT09020Х, TPGH090202L, TPGH090204L,	М2.5/Т8
9	Державка SBJ2030-115	30-140 мм	TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L	M3/T8
10	Державка SBJ2025-96	25-135 мм	TPGT11030Х, TPGH110302, TPGH110304,TPGH110302L, TPGH110304L	M3/T8
11	Шестигранный ключ М4
12	Шестигранный ключ М6
13	Ключ Т6
14	Ключ Т8

Технические характеристики:

Модель	HSK100A-NBH2084
Вес	10.400 кг
Бренд	CNCM
Точность	0.01 мм
Вид набора	Набор NBH2084
Вид обработки	Чистовая
Длина хода, мм	28 мм
Тип хвостовика	HSK100A
Глубина расточки	53-115 мм
Подходящие пластины	TBGT0601 TPGH0902 TPGH1103**
Диапазон расточки, мм	8-280 мм
Цена деления шкалы, шаг	0.01 мм
