B-208A5 патрон токарный гидравлический 3-х кулачковый 210 мм (8")

Артикул: 18085

Основные параметры

RUB_PRICE

139255.2

139 255 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара B-208A5 патрон токарный гидравлический 3-х кулачковый 210 мм (8"):

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

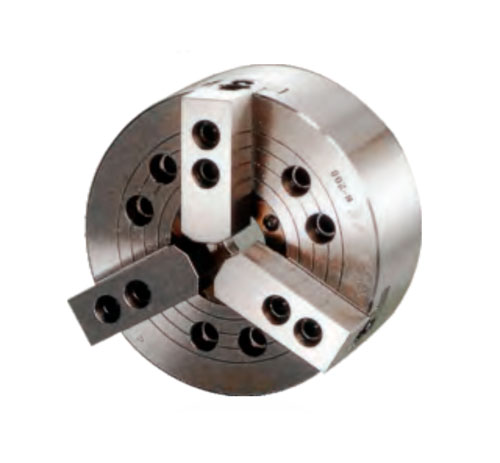

Патрон токарный B-208A5 гидравлический 3-х кулачковый самоцентрирующийся 210 мм, с большим сквозным отверстием. Соответствующие поверхности всех деталей закалены, отшлифованы и смазаны. Конструкция высокой жесткости и высокой точности зажима.

Кулачки в комплекте: сырые прямые 3 шт., болты, ключ.

3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей.Обеспечивает возможность быстрой центровки и фиксации.

Технические характеристики:

Модель	Токарный патрон B-208A5
B	109 мм
E	5 мм
H	20.5 мм
K	M60x2 мм
M	38 мм
N	95 мм
P	25 мм
S	35 мм
T	14 мм
U	6xM10 мм
E1	23 мм
L1	18 мм
z-d	6xM12
ØA	210 мм
ØD	133.4 мм
ØF	52 мм
ØJ	30 мм
ØD1	82.56 мм
ØD2	104.8 мм
ØС	170 мм
G max	37.5 мм
G min	21.5 мм
Q max	38.7 мм
Q min	35 мм
R max	29.8 мм
R min	14.8 мм
Вес	23.600 кг
Бренд	CNCM
Серии	B-200A
Диаметр	210 (8") мм
Тип патрона	Гидравлический (автоматический)
Ход кулачка	7.4 мм
Вид кулачков	накладные сырые
Тип кулачков	прямые
Тип крепления	Тип 3 - сквозное
Кол-во кулачков	3
Кол-во оборотов	5000 (об/мин)
Шаг зуба кулачка	1.5
Материал патрона	Сталь
Диаметр зажима min-max	13-210 мм
Усилие зажима, (кгс)	8550 кгс
Конструкция патрона	клинореечный
Тяговое усилие, (кгс)	3450 кгс
