B-220A15 патрон токарный гидравлический 3-х кулачковый 510 мм (20")

Артикул: 18087

Основные параметры

RUB_PRICE

1073808.9

1 073 809 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара B-220A15 патрон токарный гидравлический 3-х кулачковый 510 мм (20"):

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

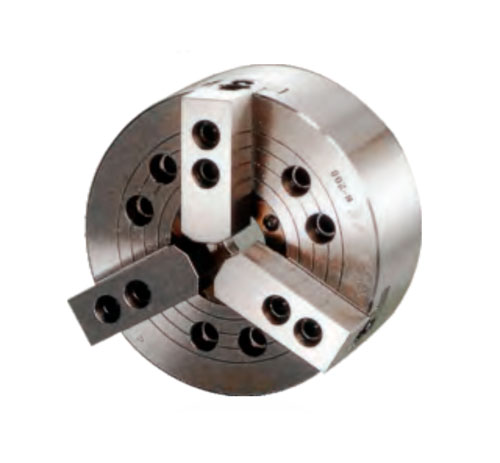

Патрон токарный B-220A15 гидравлический 3-х кулачковый самоцентрирующийся 510 мм, с большим сквозным отверстием. Соответствующие поверхности всех деталей закалены, отшлифованы и смазаны. Конструкция высокой жесткости и высокой точности зажима.

Кулачки в комплекте: сырые прямые 3 шт., болты, ключ.

3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей. Обеспечивает возможность быстрой центровки и фиксации.

Технические характеристики:

Модель	Токарный патрон B-220A15
B	155 мм
E	6 мм
H	38 мм
K	M190x3 мм
M	73 мм
N	180 мм
P	60 мм
S	64 мм
T	25 мм
U	3xM12 мм
E1	27 мм
L1	33 мм
z-d	6xM24
ØA	510 мм
ØD	330.2 мм
ØF	180 мм
ØD1	285.78 мм
ØD2	330.2 мм
ØС	380 мм
G max	38 мм
G min	15 мм
Q max	112.5 мм
Q min	107.2 мм
R max	60.5 мм
R min	24.5 мм
Вес	234.000 кг
Бренд	CNCM
Серии	B-200A
Диаметр	510 (20") мм
Тип патрона	Гидравлический (автоматический)
Ход кулачка	10.6 мм
Вид кулачков	накладные сырые
Тип кулачков	прямые
Тип крепления	Тип 3 - сквозное
Кол-во кулачков	3
Кол-во оборотов	1800 (об/мин)
Шаг зуба кулачка	1.5
Материал патрона	Сталь
Диаметр зажима min-max	120-510 мм
Усилие зажима, (кгс)	23861 кгс
Конструкция патрона	клинореечный
Тяговое усилие, (кгс)	9177 кгс
