B-224A20 патрон токарный гидравлический 3-х кулачковый 610 мм (24")

Артикул: 18088

Основные параметры

RUB_PRICE

1388092.95

1 388 093 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара B-224A20 патрон токарный гидравлический 3-х кулачковый 610 мм (24"):

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

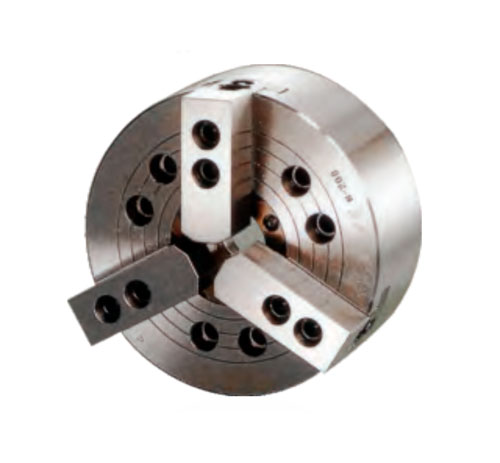

Патрон токарный B-224A20 гидравлический 3-х кулачковый самоцентрирующийся 610 мм, с большим сквозным отверстием. Соответствующие поверхности всех деталей закалены, отшлифованы и смазаны. Конструкция высокой жесткости и высокой точности зажима.

Кулачки в комплекте: сырые прямые 3 шт., болты, ключ.

3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей. Обеспечивает возможность быстрой центровки и фиксации.

Технические характеристики:

Модель	Токарный патрон B-224A20
B	166 мм
E	6 мм
H	38 мм
K	M215x3 мм
M	73 мм
N	180 мм
P	60 мм
S	64 мм
T	25 мм
U	3xM10 мм
E1	25 мм
L1	35 мм
z-d	6xM24
ØA	610 мм
ØD	463.6 мм
ØF	205 мм
ØD1	412.78 мм
ØD2	463.6 мм
ØС	520 мм
G max	41 мм
G min	15 мм
Q max	139.9 мм
Q min	133.9 мм
R max	87.5 мм
R min	24.5 мм
Вес	265.000 кг
Бренд	CNCM
Серии	B-200A
Диаметр	610 (24") мм
Тип патрона	Гидравлический (автоматический)
Ход кулачка	12 мм
Вид кулачков	накладные сырые
Тип кулачков	прямые
Тип крепления	Тип 3 - сквозное
Кол-во кулачков	3
Кол-во оборотов	1400 (об/мин)
Шаг зуба кулачка	1.5
Материал патрона	Сталь
Диаметр зажима min-max	150-610 мм
Усилие зажима, (кгс)	23861 кгс
Конструкция патрона	клинореечный
Тяговое усилие, (кгс)	9177 кгс
