B-232A20 патрон токарный гидравлический 3-х кулачковый 800 мм (32")

Артикул: 18089

Основные параметры

RUB_PRICE

2522044.35

2 522 044 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара B-232A20 патрон токарный гидравлический 3-х кулачковый 800 мм (32"):

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

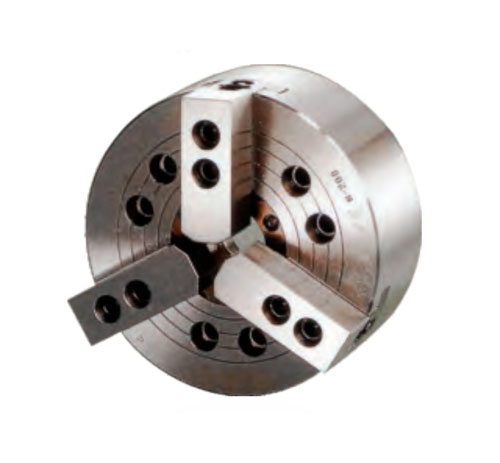

Патрон токарный B-232A20 гидравлический 3-х кулачковый самоцентрирующийся 800 мм, с большим сквозным отверстием. Соответствующие поверхности всех деталей закалены, отшлифованы и смазаны. Конструкция высокой жесткости и высокой точности зажима.

Кулачки в комплекте: сырые прямые 3 шт., болты, ключ.

Используются для крепления заготовок круглой и шестигранной форм. Обеспечивает возможность быстрой центровки и фиксации.

Технические характеристики:

Модель	Токарный патрон B-232A20
B	169 мм
E	6 мм
H	38 мм
K	M250x3 мм
M	73 мм
N	180 мм
P	60 мм
S	64 мм
T	25 мм
U	3xM10 мм
E1	25 мм
L1	35 мм
z-d	6xM24
ØA	800 мм
ØD	463.6 мм
ØF	230 мм
ØD1	412.78 мм
ØD2	463.6 мм
ØС	520 мм
G max	41 мм
G min	7 мм
Q max	162 мм
Q min	153 мм
R max	153.5 мм
R min	24.5 мм
Вес	560.000 кг
Бренд	CNCM
Серии	B-200A
Диаметр	800 (32") мм
Тип патрона	Гидравлический (автоматический)
Ход кулачка	18 мм
Вид кулачков	накладные сырые
Тип кулачков	прямые
Тип крепления	Тип 3 - сквозное
Кол-во кулачков	3
Кол-во оборотов	1200 (об/мин)
Шаг зуба кулачка	1.5
Материал патрона	Сталь
Диаметр зажима min-max	210-800 мм
Усилие зажима, (кгс)	24472 кгс
Конструкция патрона	клинореечный
Тяговое усилие, (кгс)	10197 кгс
