Токарный патрон гидравлический 3-х кулачковый 110 мм (4") B-204

Артикул: 17956

Основные параметры

RUB_PRICE

78221.7

78 222 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Токарный патрон гидравлический 3-х кулачковый 110 мм (4") B-204:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

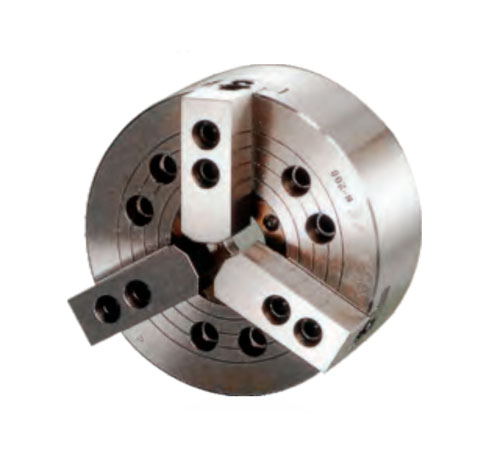

Патрон токарный B-204 гидравлический 3-х кулачковый самоцентрирующийся 110 мм, с большим сквозным отверстием. Соответствующие поверхности всех деталей закалены, отшлифованы и смазаны. Конструкция высокой жесткости и высокой точности зажима.

Кулачки в комплекте: сырые прямые 3 шт., болты, ключ.

3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей. Обеспечивает возможность быстрой центровки и фиксации.

Технические характеристики:

Модель	Токарный патрон B-204
B	59 мм
E	4 мм
H	17.5 мм
K	M32x1.5 мм
M	24 мм
N	52 мм
P	14 мм
S	23 мм
T	10 мм
L1	16 мм
z-d	3xM10
ØA	110 мм
ØD	70.6 мм
ØF	26 мм
ØJ	12 мм
ØD1	- мм
ØС	85 мм
G max	3.5 мм
G min	-6.5 мм
Q max	23 мм
Q min	20.3 мм
R max	11.3 мм
R min	6.8 мм
Вес	4.000 кг
Бренд	CNCM
Серии	B-200A
Диаметр	100 (4") мм
Тип патрона	Гидравлический (автоматический)
Ход кулачка	5.4 мм
Вид кулачков	накладные сырые
Тип кулачков	прямые
Тип крепления	Тип 3 - сквозное
Кол-во кулачков	3
Кол-во оборотов	8000 (об/мин)
Шаг зуба кулачка	1.5
Материал патрона	Сталь
Диаметр зажима min-max	7-110 мм
Усилие зажима, (кгс)	2900 кгс
Конструкция патрона	клинореечный
Тяговое усилие, (кгс)	1400 кгс
