Токарный патрон гидравлический 3-х кулачковый 135 мм (5") B-205A4

Артикул: 17953

Основные параметры

RUB_PRICE

80161.65

80 162 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Токарный патрон гидравлический 3-х кулачковый 135 мм (5") B-205A4:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

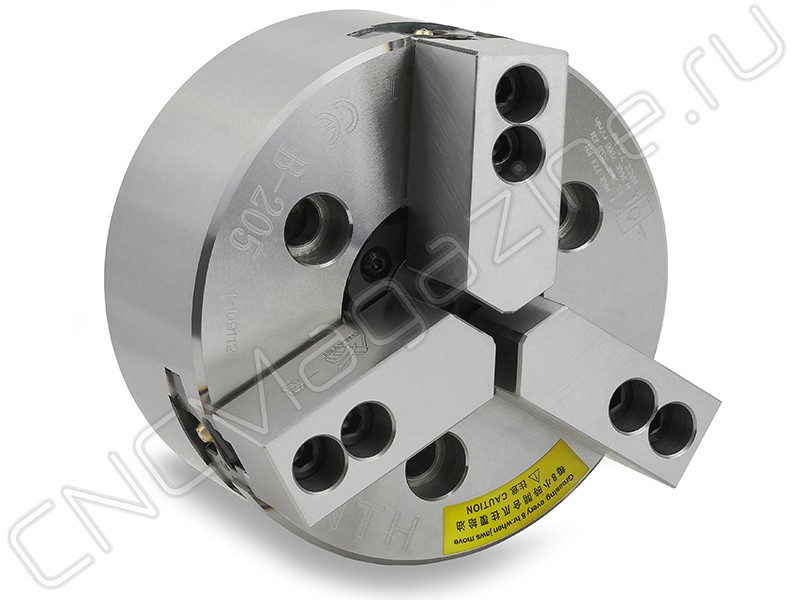

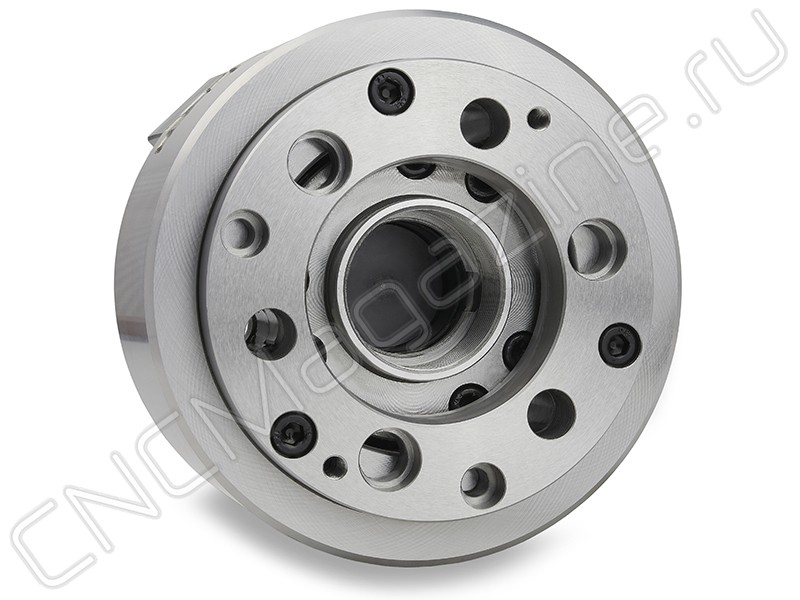

Гидравлический патрон для токарного станка B-205A4, 3-х кулачковый самоцентрирующийся 135 мм, с большим сквозным отверстием. Соответствующие поверхности всех деталей закалены, отшлифованы и смазаны. Патрон для токарного станка обладает высокой жесткостью конструкции и высокой точности зажима.

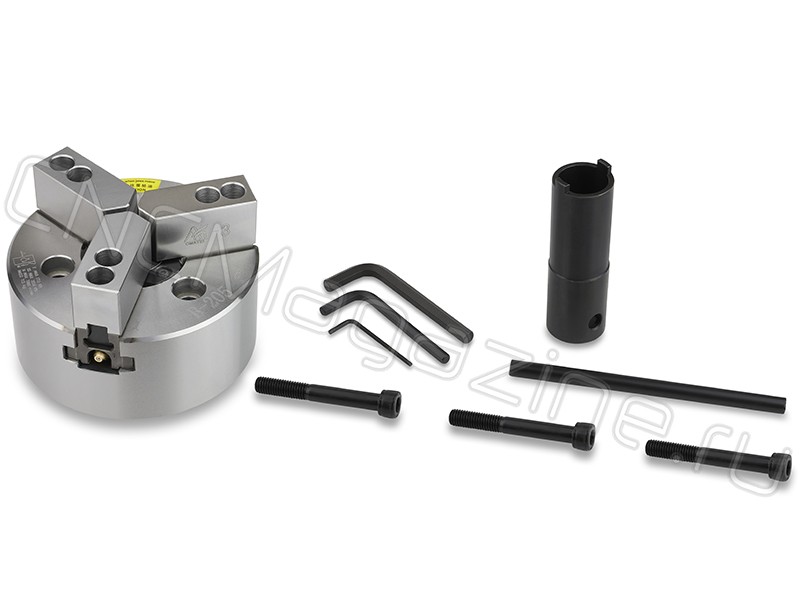

Кулачки в комплекте: сырые прямые 3 шт., болты, ключ.

3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей. Обеспечивает возможность быстрой центровки и фиксации.

Допустимый вес заготовки до 8 кг., при поджатии центром до 300 кг.

Технические характеристики:

Модель	Токарный патрон B-205A4
B	71 мм
E	4 мм
H	20 мм
K	M40x1.5 мм
M	31 мм
N	62 мм
P	14 мм
S	25 мм
T	10 мм
U	3xM6 мм
E1	15 мм
L1	15 мм
z-d	3xM10
ØA	135 мм
ØD	82.6 мм
ØF	33 мм
ØJ	12 мм
ØD1	63.51 мм
ØD2	96 мм
ØС	110 мм
G max	16 мм
G min	6 мм
Q max	26.5 мм
Q min	23.8 мм
R max	19.8 мм
R min	7.8 мм
Вес	8.200 кг
Бренд	CNCM
Серии	B-200A
Диаметр	130 (5") мм
Тип патрона	Гидравлический (автоматический)
Ход кулачка	5.4 мм
Вид кулачков	накладные сырые
Тип кулачков	прямые
Тип крепления	Тип 3 - сквозное
Кол-во кулачков	3
Кол-во оборотов	7000 (об/мин)
Шаг зуба кулачка	1.5
Материал патрона	Сталь
Диаметр зажима min-max	12-135 мм
Усилие зажима, (кгс)	3650 кгс
Конструкция патрона	клинореечный
Тяговое усилие, (кгс)	1750 кгс
