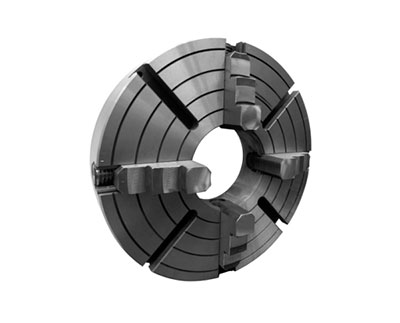

7103-315.J8 Патрон токарный 4-х кулачковый с независимым перемещением кулачков, 315 мм

Артикул: 40145

Основные параметры

RUB_PRICE

264262.5

264 263 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара 7103-315.J8 Патрон токарный 4-х кулачковый с независимым перемещением кулачков, 315 мм:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Ручной патрон для токарного станка 4-х кулачковый, диаметр 315 мм (12ʺ), серия 7103-J. Конструкция патрона: с независимым перемещением кулачков. Посадка: Тип 2 − на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027).

Патроны предназначены для зажима и обработки пруткового материала и штучных заготовок сложной конфигурации, несимметричных, эксцентриковых (отливки, поковки и т.п.) на станках токарной группы.

Стальной корпус патронов диметром 250 - 1250 мм имеет Т-образные пазы ГОСТ 1574 для установки различных технологических наладок. Корпуса патронов с наружным диаметром 1000 - 1250 мм изготавливаются из стальной отливки.

Точность патронов «Н» или «П» ГОСТ 1654.
Класс точности балансировки G 6.3 ГОСТ ИСО 1940-1.

Технические характеристики:

Модель	7103-315.J8
H	149 мм
H1	95 мм
H2	93 мм
z-d	4xM16
ØD	315 мм
ØD1	139.719 мм
ØD2	171.4 мм
ØD3	100 мм
Вес	45.000 кг
Бренд	БЗСП
Серии	7103-J
Диаметр	315 (12") мм
Тип патрона	Ручной
Вид кулачков	каленые цельные
Тип кулачков	универсальные
Тип крепления	Тип 2 - конус под поворотную шайбу
Кол-во кулачков	4
Кол-во оборотов	1750 (об/мин)
Материал патрона	Сталь
Диаметр зажима min-max	20-315 мм
Усилие зажима, (кгс)	10197 кгс
Конструкция патрона	независимое перемещение кулачков
