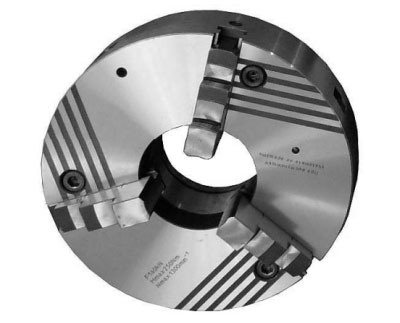

ПР-500.180.J11 Патрон токарный 3-х кулачковый клинореечный, 500 мм

Артикул: 40134

Основные параметры

RUB_PRICE

561600

561 600 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара ПР-500.180.J11 Патрон токарный 3-х кулачковый клинореечный, 500 мм:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Патрон для токарного станка 3-х кулачковый 500 мм, серия ПР-J. Конструкция патрона: клинореечный самоцентрирующийся с цельными кулачками. Тип крепления - на фланцевый конец шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027).

Ручные 3-х кулачковые патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей.

Патроны предназначены для установки на токарные и специальные станки. Конструкция патрона обеспечивает передачу высокого зажимного усилия при значительно меньшем крутящем моменте на зажимном ключе по сравнению со спиральными патронами.

Особенностью конструкции является быстрая смена кулачков, которые выполняют функцию прямых и обратных при переустановке. Клинореечные патроны обладают высокой износостойкостью и длительностью срока службы.

Патроны выполены на базе стального корпуса, пазы под кулачки закалены ТВЧ. В базовую комплектацию входит комплект закаленных реверсивных кулачков.

Точность патронов «Н» или «П» ГОСТ 1654.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.

Материал: Сталь.

Технические характеристики:

Модель	ПР-500.180.J11
H	233 мм
h	29 мм
H1	143 мм
z-d	6xM20
ØD	500 мм
ØD1	196.869 мм
ØD2	235 мм
ØD3	180 мм
Вес	180.000 кг
Бренд	БЗСП
Серии	ПР-J
Диаметр	500 (20") мм
Тип патрона	Ручной
Вид кулачков	каленые цельные
Тип кулачков	универсальные
Тип крепления	Тип 2 - конус под поворотную шайбу
Кол-во кулачков	3
Кол-во оборотов	1300 (об/мин)
Материал патрона	Сталь
Диаметр зажима min-max	53-475 мм
Усилие зажима, (кгс)	16315 кгс
Конструкция патрона	клинореечный
