SC-08 спиральный трехкулачковый токарный патрон

Артикул: 30164

Основные параметры

RUB_PRICE

41837.85

41 838 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара SC-08 спиральный трехкулачковый токарный патрон:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

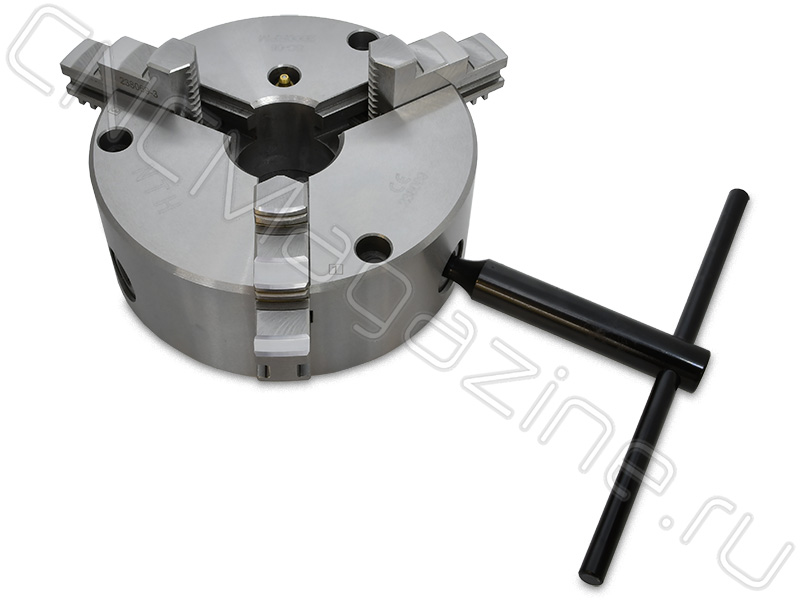

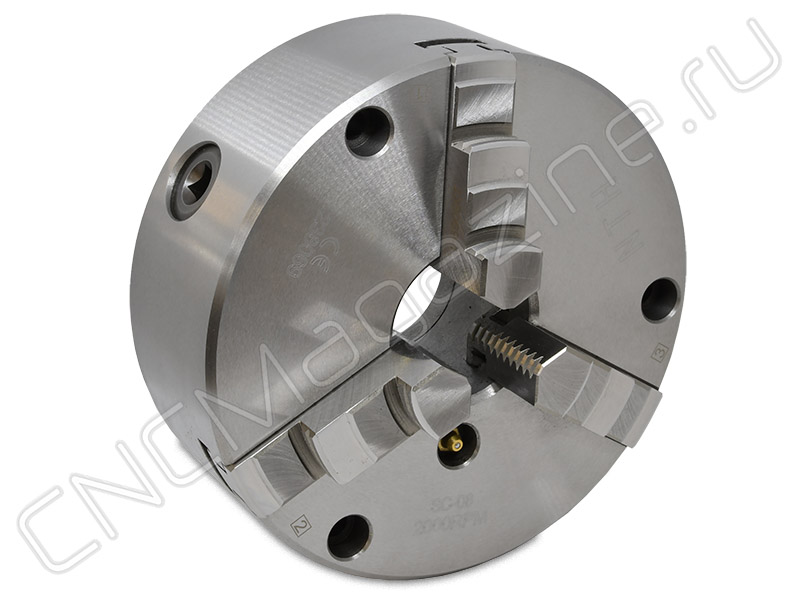

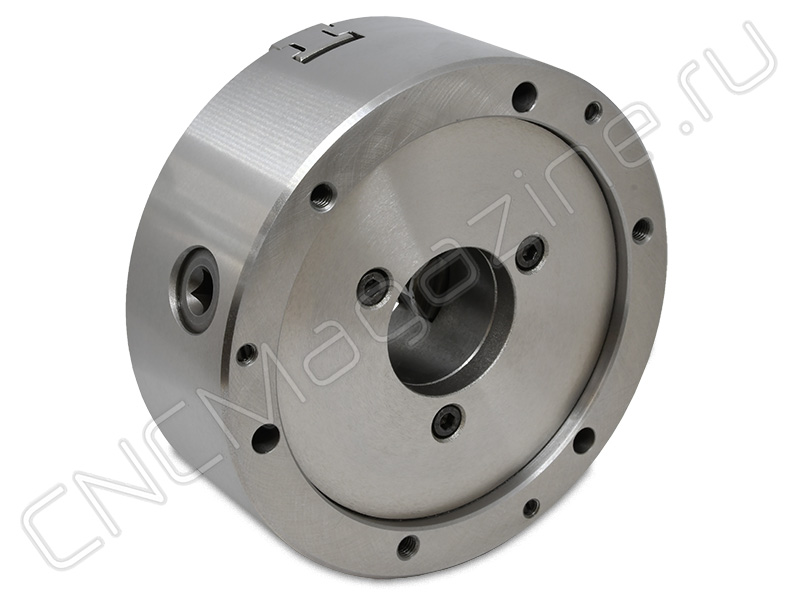

Ручной патрон для токарного станка 3-х кулачковый, диаметр 203 мм (8ʺ). Конструкция патрона: спирально-реечный самоцентрирующийся. Тип посадки 1: по ГОСТ 3889-90 с цилиндрическим центрирующим пояском, крепление на шпиндель станка осуществляется через промежуточный фланец.

Ручные 3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей. Высокая точность и повторяемость зажима. Патроны SC применяют в массовом производстве, так как их отличает высокая надежность, что гарантирует долгий срок службы и экономичность. Соответствуют японским стандартам.

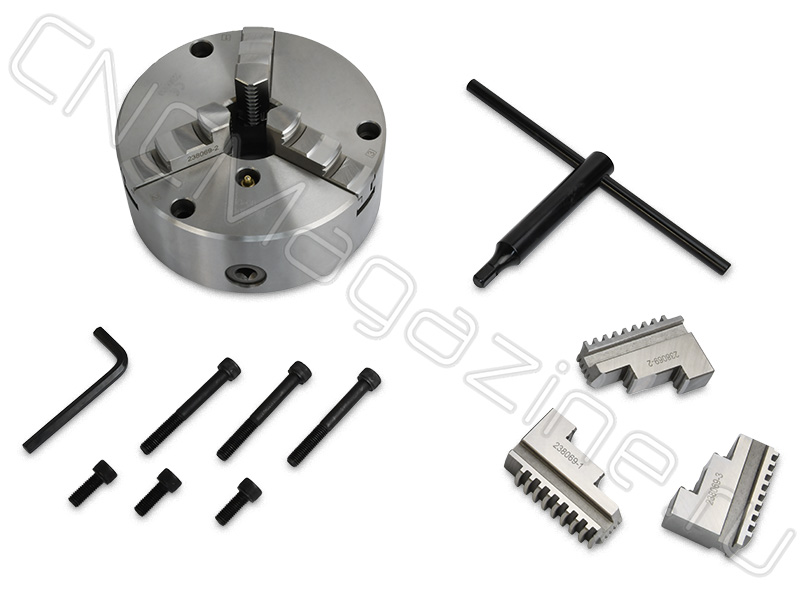

В комплект входит: 3 цельных прямых кулачка, 3 цельных обратных кулачка, 2 ключа, крепежные винты.
Материал: Высокопрочный литой чугун.

S1	S2	S3	S4	S5	S6	S8	S10	N
85	25	53.6	10	9	11.7	23.2	34.5	8

Технические характеристики:

Модель	Токарный патрон SC-08
H	105 мм
L	11 мм
N	84 мм
S	25 мм
h	5 мм
H1	76 мм
z-d	3-M10x1.5P
ØD	203 мм
ØD1	160 мм
ØD2	176 мм
ØD3	58 мм
Вес	16.715 кг
Бренд	CNCM
Серии	SC
Диаметр	203 (8") мм
Тип патрона	Ручной
Вид кулачков	цельные
Тип кулачков	комплект (прямые и обратные)
Тип крепления	Тип 1 - фланец (планшайба)
Кол-во кулачков	3
Кол-во оборотов	2000 (об/мин)
Материал патрона	Чугун
Диаметр зажима min-max	4-180 мм
Усилие зажима, (кгс)	3365 кгс
Конструкция патрона	спирально-реечный (самоцентрирующийся)
