Трехкулачковый токарный патрон K11-125/C4 FUERDA

Артикул: 26809

Основные параметры

RUB_PRICE

19696.5

19 697 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Трехкулачковый токарный патрон K11-125/C4 FUERDA:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

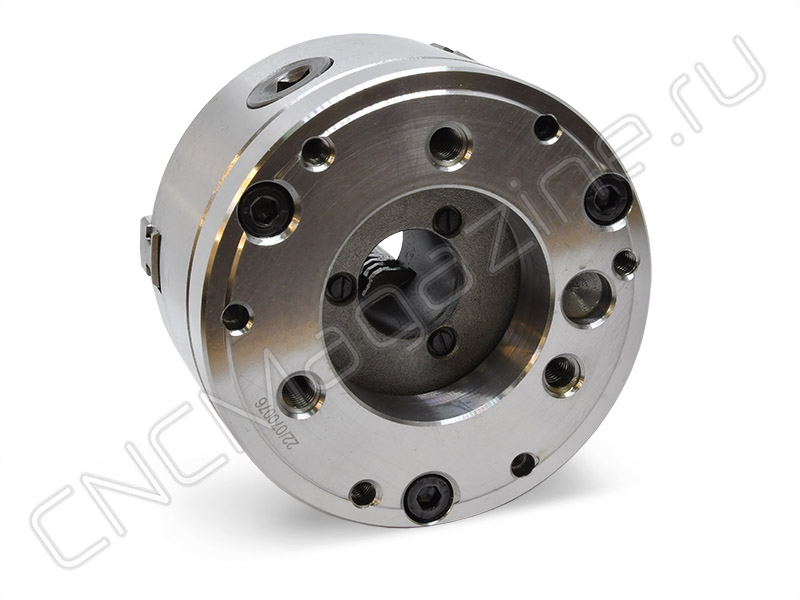

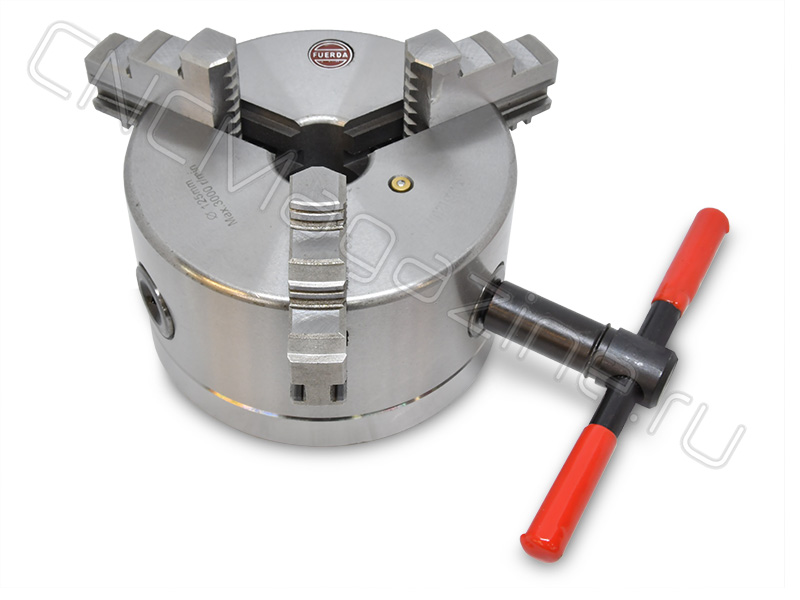

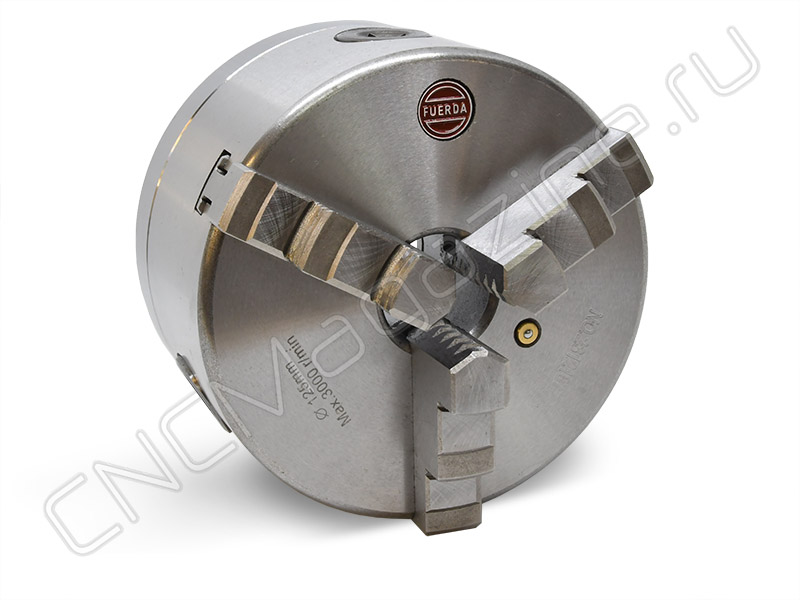

Ручной патрон для токарного станка 3-х кулачковый, диаметр 125 мм (5ʺ), серия K11/С4. Конструкция патрона: спирально-реечный самоцентрирующийся с установкой непосредственно на конус шпинделя станка, с цельными кулачками. Посадка: Тип 2 − на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027). Условный конус 4. Тип C: прямая посадка, монтаж с помощью шпилек и контргайки.

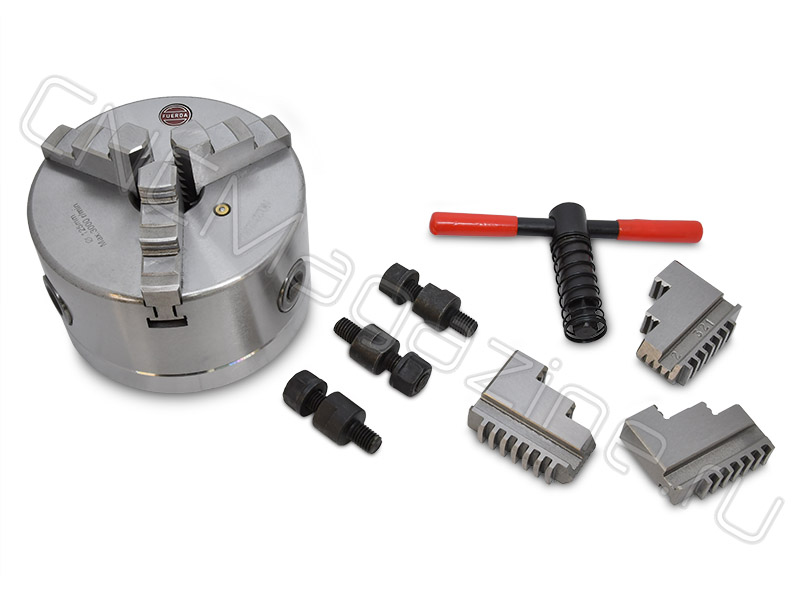

Повышенный класс точности H (ГОСТ 1654-86). В комплект поставки входит: комплект каленых прямых и обратных кулачков, ключ, комплект крепежа, руководство по эксплуатации (паспорт).

Ручные 3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок.

Является полным аналогом патрона от производителя БелТАПАЗ.
Материал: Чугун.

Технические характеристики:

Модель	Токарный патрон K11-125/C4
h	13 мм
H1	63.5 мм
d1	14.7 мм
h1	10 мм
h2	6.5 мм
z-d	3xM10
ØD	125 мм
ØD1	63.513 мм
ØD2	85 мм
ØD3	30 мм
ØD4	112 мм
Вес	5.100 кг
Бренд	FUERDA
Серии	K11-C
Диаметр	125 (5") мм
Тип патрона	Ручной
Вид кулачков	каленые
Тип кулачков	комплект (прямые и обратные)
Тип крепления	Тип 2 - конус под поворотную шайбу
Кол-во кулачков	3
Кол-во оборотов	3000 (об/мин)
Шаг зуба кулачка	6
Материал патрона	Чугун
Усилие зажима, (кгс)	1733 кгс
Конструкция патрона	спирально-реечный (самоцентрирующийся)
