Трехкулачковый токарный патрон K11-160/C5 FUERDA

Артикул: 26842

Основные параметры

RUB_PRICE

24588.9

24 589 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Трехкулачковый токарный патрон K11-160/C5 FUERDA:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

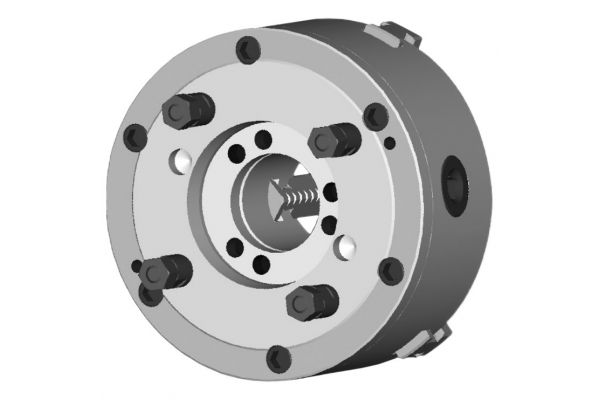

Ручной патрон для токарного станка 3-х кулачковый, диаметр 160 мм (6ʺ), серия K11/С5. Конструкция патрона: спирально-реечный самоцентрирующийся с установкой непосредственно на конус шпинделя станка, с цельными кулачками. Посадка: Тип 2 − на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027). Условный конус 5. Тип C: прямая посадка, монтаж с помощью шпилек и контргайки.

Повышенный класс точности H (ГОСТ 1654-86). В комплект поставки входит: комплект каленых прямых и обратных кулачков, ключ, комплект крепежа, руководство по эксплуатации (паспорт).

Ручные 3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок.

Является полным аналогом патрона от производителя БелТАПАЗ.
Материал: Чугун.

Технические характеристики:

Модель	Токарный патрон K11-160/C5
h	15 мм
H1	70 мм
d1	16.3 мм
h1	12 мм
h2	6.5 мм
z-d	4xM10
ØD	160 мм
ØD1	82.563 мм
ØD2	104.8 мм
ØD3	40 мм
ØD4	135 мм
Вес	10.362 кг
Бренд	FUERDA
Серии	K11-C
Диаметр	160 (6") мм
Тип патрона	Ручной
Вид кулачков	каленые
Тип кулачков	комплект (прямые и обратные)
Тип крепления	Тип 2 - конус под поворотную шайбу
Кол-во кулачков	3
Шаг зуба кулачка	8
Материал патрона	Чугун
Конструкция патрона	спирально-реечный (самоцентрирующийся)
