Трехкулачковый токарный патрон K11-315/C8 FUERDA

Артикул: 20908

Основные параметры

RUB_PRICE

73731.6

73 732 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Трехкулачковый токарный патрон K11-315/C8 FUERDA:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

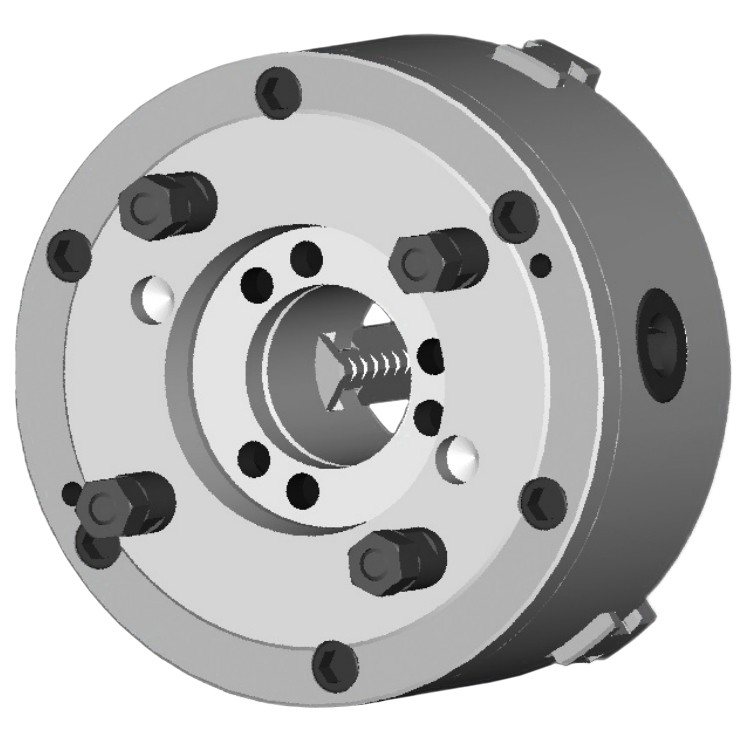

Ручной патрон для токарного станка 3-х кулачковый, диаметр 315 мм (12ʺ), серия K11/С8. Конструкция патрона: спирально-реечный самоцентрирующийся с установкой непосредственно на конус шпинделя станка, с цельными кулачками. Посадка: Тип 2 − на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027). Условный конус 8. Тип C: прямая посадка, монтаж с помощью шпилек и контргайки.

Повышенный класс точности H (ГОСТ 1654-86). В комплект поставки входит: комплект каленых прямых и обратных кулачков, ключ, комплект крепежа, руководство по эксплуатации (паспорт).

Ручные 3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок.

Является полным аналогом патрона от производителя БелТАПАЗ.
Материал: Чугун.

Технические характеристики:

Модель	Токарный патрон K11-315/C8
h	18 мм
H1	113 мм
d1	24.2 мм
h1	14 мм
h2	8 мм
z-d	4xM16
ØD	315 мм
ØD1	139.719 мм
ØD2	171.4 мм
ØD3	100 мм
ØD4	220 мм
Вес	65.500 кг
Бренд	FUERDA
Серии	K11-C
Диаметр	315 (12") мм
Тип патрона	Ручной
Вид кулачков	каленые
Тип кулачков	комплект (прямые и обратные)
Тип крепления	Тип 2 - конус под поворотную шайбу
Кол-во кулачков	3
Кол-во оборотов	1200 (об/мин)
Шаг зуба кулачка	11
Материал патрона	Чугун
Усилие зажима, (кгс)	4690 кгс
Конструкция патрона	спирально-реечный (самоцентрирующийся)
