Трехкулачковый токарный патрон K11-500/D11 CAMLOCK FUERDA

Артикул: 27316

Основные параметры

RUB_PRICE

200156.4

200 156 руб.

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Трехкулачковый токарный патрон K11-500/D11 CAMLOCK FUERDA:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

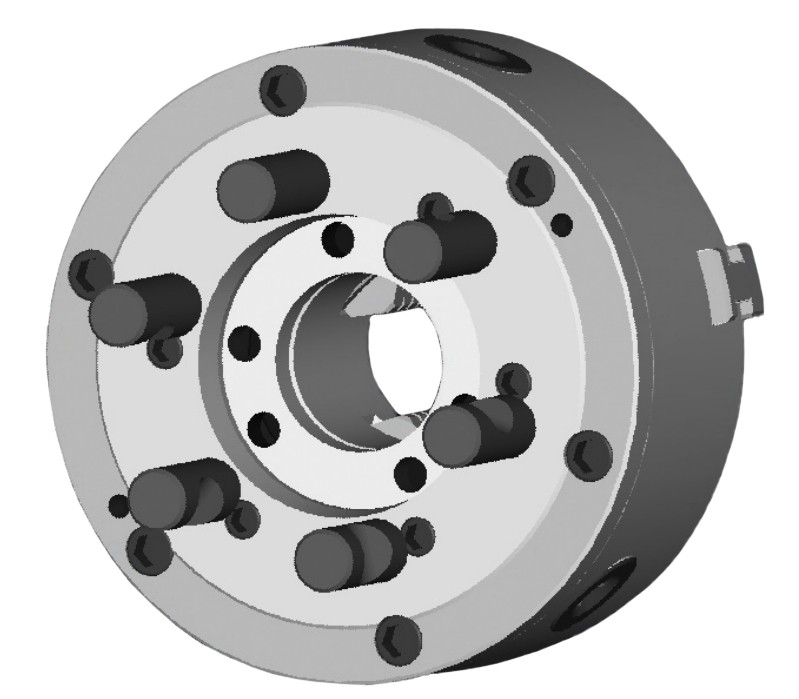

Ручной патрон для токарного станка 3-х кулачковый, диаметр 500 мм (20ʺ), серия K11 D11. Конструкция патрона: спирально-реечный самоцентрирующийся с прямой посадкой (CAMLOCK). Посадка: Тип 4 Камлок − на фланцевые концы шпинделей по ГОСТ 26651 (DIN 55029). Тип D: прямая посадка, монтаж с помощью шпилек и замков CAM-LOCK.

Повышенный класс точности H (ГОСТ 1654-86).

В комплект поставки входит: комплект каленых реверсивных (обратных) и прямых кулачков, ключ, комплект крепежа, руководство по эксплуатации (паспорт).

Ручные 3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок.

Является полным аналогом патрона от производителя БелТАПАЗ.
Материал: Чугун.

Технические характеристики:

Модель	Токарный патрон K11-500/D11
h	20 мм
H1	144 мм
h1	16 мм
z-d	6-M22x1.5
ØD	500 мм
ØD1	196.87 мм
ØD2	235 мм
ØD3	190 мм
ØD4	298 мм
Вес	194.000 кг
Бренд	FUERDA
Серии	K11-D CAMLOCK
Диаметр	500 (20") мм
Тип патрона	Ручной
Тип кулачков	комплект (прямые и обратные)
Тип крепления	Тип 4 - Кэмлокк
Кол-во кулачков	3
Кол-во оборотов	800 (об/мин)
Шаг зуба кулачка	14
Материал патрона	Чугун
Усилие зажима, (кгс)	6628 кгс
Конструкция патрона	спирально-реечный (самоцентрирующийся)
