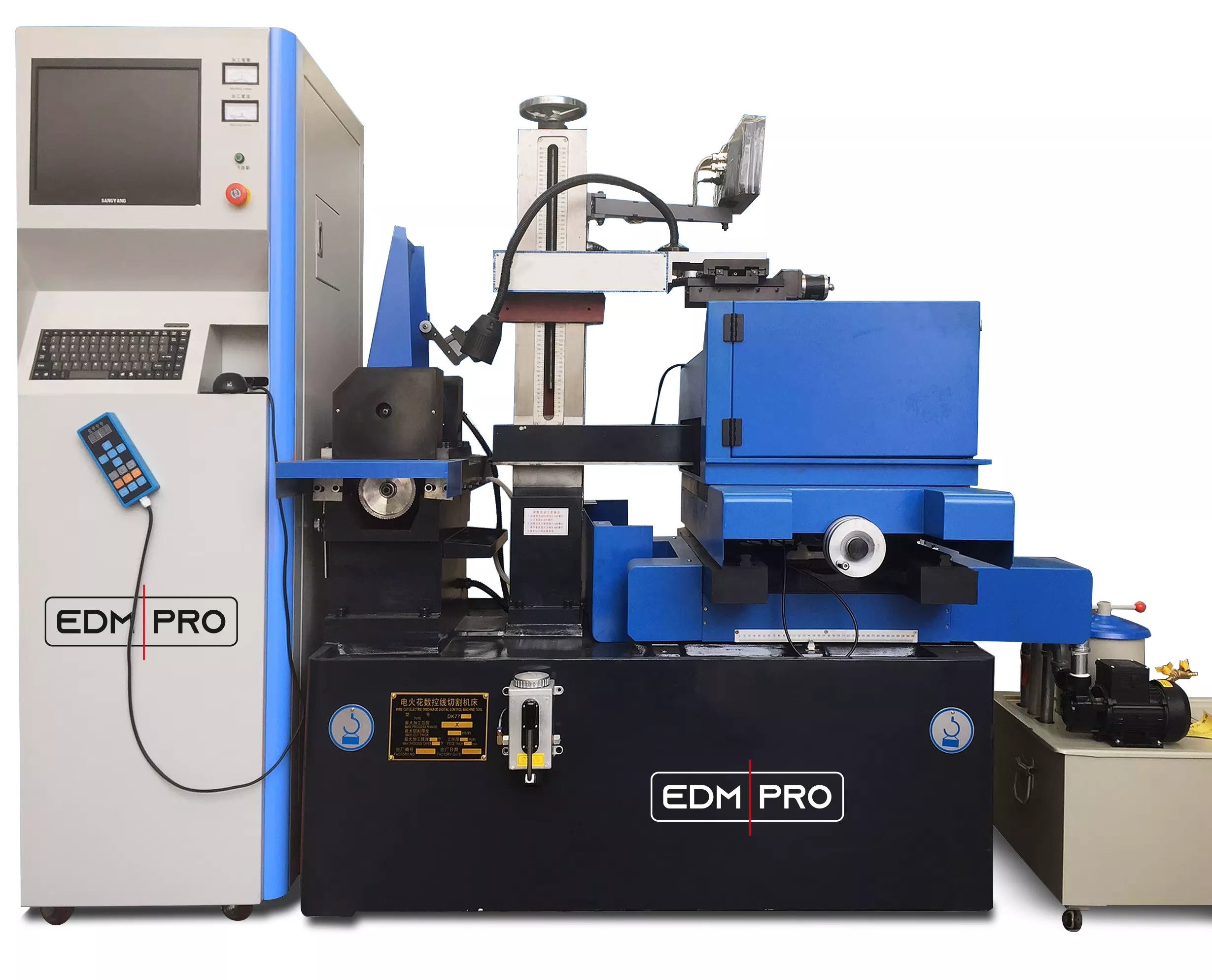

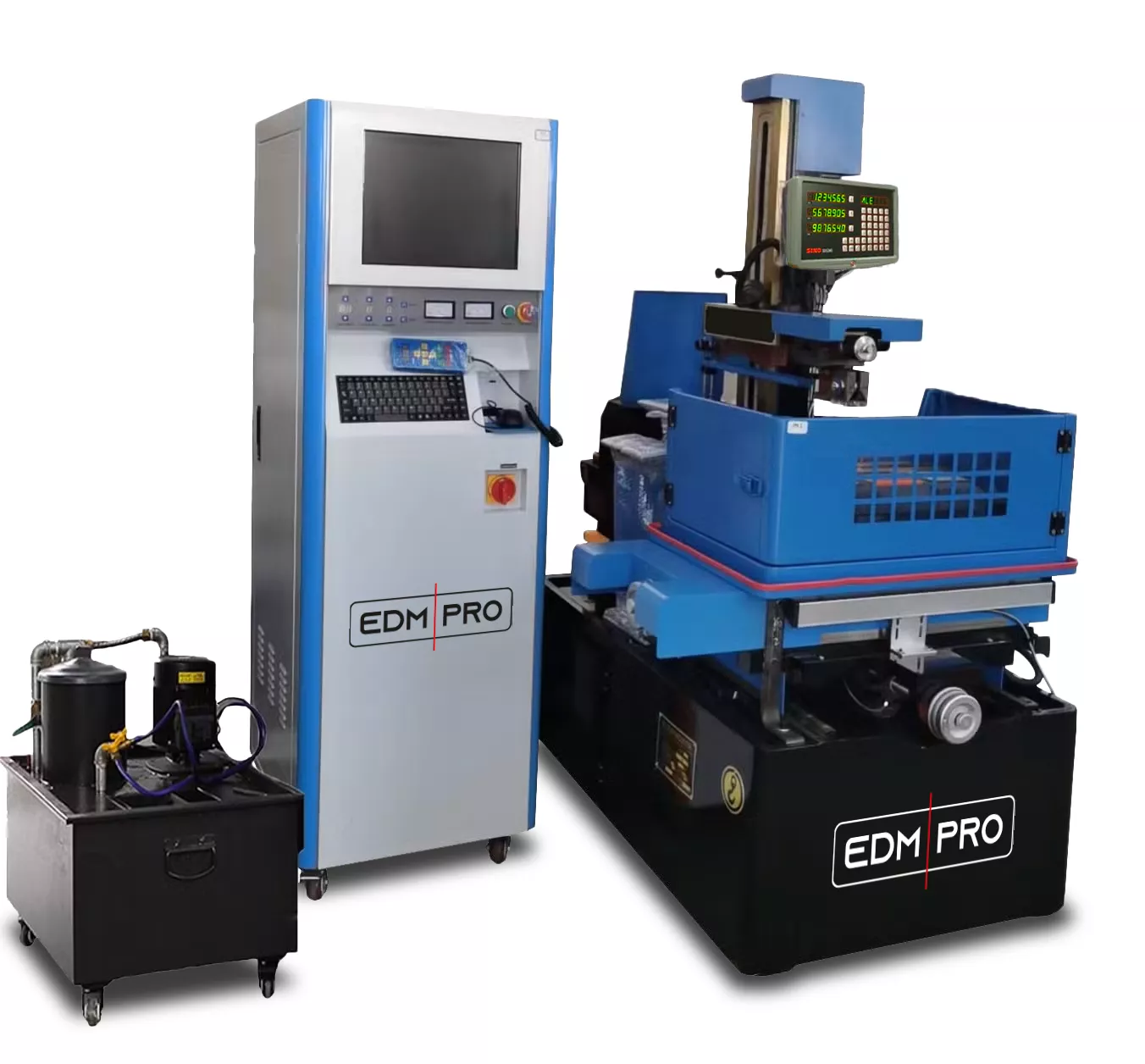

Электроэрозионный проволочно-вырезной станок EDM PRO: DK77120
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Стандартная комплектация
• Насос СОЖ высокого давления
• Регулируемые опоры
• Защита от разбрызгивания СОЖ
• Устройство для натяжения проволоки
• Натяжной ролик
• Оптические линейки с УЦИ
• Централизованная система смазки
• Набор инструментов
• Инструкция
Дополнительная комплектация
• Прецизионные фильеры
• Сервошаговые двигатели
• Угол наклона проволоки ±15°,±30° ,±45°
Система ЧПУ
Система управления AutoCut WEDM состоит из программного обеспечения системы (CAD и CAM), платы управления движением по 4 осям, платы генератора высокой частоты. Программное обеспечение системы AutoCut включает в себя модуль AutoCAD WEDM.Пользователь использует CAD для построения контуров в соответствии с чертежом и задает WEDM методы для графики CAD, создает данные для двухмерной или трехмерной обработки и выполняет изготовление детали. Во время обработки система может управлять скоростью мотора, параметрами тока и т.д..
В число функций системы входит автоматическое управление скоростью резания, отображение положения проволоки во время обработки, предварительный просмотр обработки, и др. При этом она способна обеспечить защиту от любых типов непредвиденных ситуаций (обрыв, выключение питания, остановка системы, и т.п.).
| Технические данные | Единица измерения | Значение |
| Размер стола | мм | 1900×1500 |
| Перемещение по осям | мм | 1400×1200 |
| Максимальная высота заготовки | мм | 1000 |
| Максимальный вес заготовки | кг | 3800 |
| Угол наклона проволоки | °/мм | ±6~45º/80 |
| Дискретность перемещений | мм | 0,001 |
| Точность обработки на детали | мм | 0,02 |
| Линейные направляющие | Рельсового типа | |
| Наилучшая шероховатость | Ra, µm | 1,2 |
| Допустимые диаметры проволоки | мм | 0.12-0.25 |
| Скорость проволоки | м/с | 5-11,5 |
| Габаритные размеры станка | мм | 3800×3800×2700 |
| Потребляемая мощность | кВт | ≤2.5 |
| Вес | кг | 7500 |
| Технические данные генератора | Единица измерения | Многопроходный |
| Максимальная скорость реза | мм²/мин | 160 |
| Скорость стабильно обработки(резки) | мм²/мин | 100 |
| Наилучшая шероховатость | Ra, μм | 1,2 |
| Максимальный ток обработки | А | 8 |
| Максимальный ток короткого замыкания | А | 10 |
| Мощность генератора | кВт | 1,6 |
| Управление скоростью проволочного барабана | — | есть |
| Ширина импульса настройка | — | по 7 значениям |
| Соотношение интервала импульсов и ширины импульса (Toff/Ton) | — | по 11 значениям |
| Мощность может изменяться | — | по 7 значениям |
| Габаритные размеры шкафа управления | мм | 700×700×1800 |
| Вес | кг | 100 |
