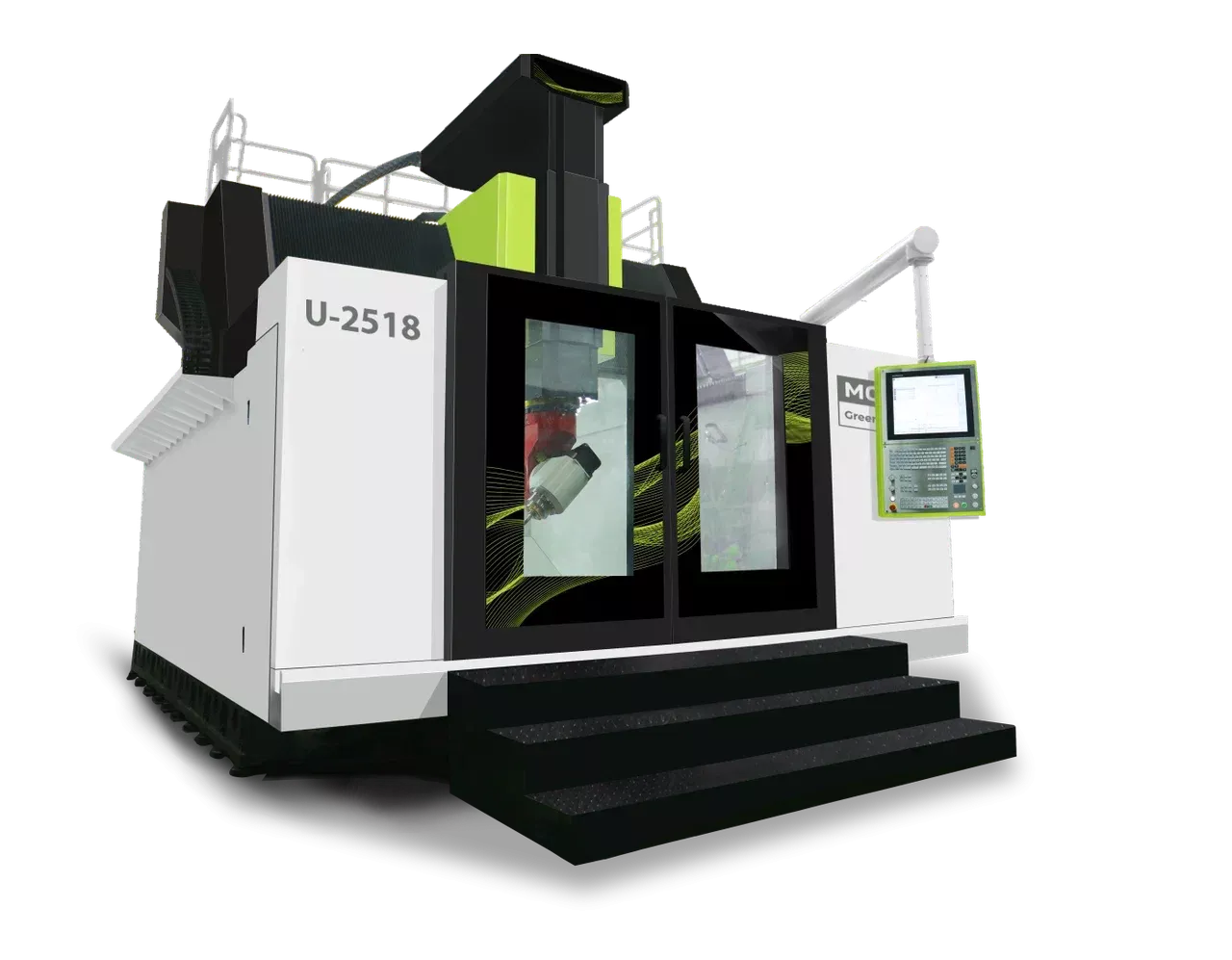

5-ти осевой фрезерный станок с ЧПУ MCMI® серии GreenLine® Модель U-2518
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Фрезерный станок с ЧПУ MCMI U-2518
(рабочее поле - 2500*1800*800 мм)
В комплектации станка:
- Система управления Siemens Sinumeric One;
- Шпиндель HSK-A63/24000RPM, маслянного охлаждения (чилер в комплекте);
- Инструментальный магазин HSK-A63-16T;
- Конвейерная система удаления стружки;
- Линейные и угловые энкодеры Heidenhain;
- Линейные направляющие THK/Rexroth
- ШВП PMI/THK;
- Пневматическая система (SMC, Japan);
- Гидравлическая система (Taiwan 7 OCEAN)
- Кондиционируемый термостатичный электрошкаф (Tongfei);
- Датчики привязки инструмента Marpross;
- Измерительные щупы Heidenhain;
- Автоматическая система смазки;
- LED – подсветка рабочей зоны;
- Ручной энкодер (MPG – маховик)
- Пневматический и водяной пистолет для очистки рабочей зоны;
- 3-х цветная индикация режима работы станка;
- Инструментальный ящик;
|
Модель |
U-2518 |
||||
|
Рабочее поле |
X/Y/Z |
мм |
2500/1800/800 |
||
|
A/C |
град. |
±120/250 |
|||
|
Скорость перемещения |
Ускоренное перемещение X/Y/Z |
м/мин. |
20/20/20 |
||
|
Скорость подачи при резании X/Y/Z |
м/мин |
10 |
|||
|
Ускоренное вращение A/C |
об./мин. |
20/20 |
|||
|
Шпиндель (стандартный) |
Скорость вращения шпинделя |
об./мин |
24’000 |
||
|
Тип патрона |
- |
HSK-A63 |
|||
|
Мощность (S1/S6 – 40%) |
кВт |
29/36 |
|||
|
Крутящий момент (S1/S6 – 40%) |
Н*м |
69.4/86.8 |
|||
|
Точность поциционирования ISO 10791-4:1998 |
X/Y/Z |
мм |
0.015/0.015/0.008 |
||
|
A/C |
сек. |
12”/12” |
|||
|
Точность повторения поциции ISO 10791-4:1998 |
X/Y/Z |
мм |
0.007/0.0074/0.005 |
||
|
A/C |
сек. |
6”/6” |
|||
|
Система автоматической смены инструмента |
Количество инструментов |
шт. |
16 |
||
|
Время замены инструмента |
сек. |
8 |
|||
|
Максимальная длина инструмента |
мм |
300 |
|||
|
Максимальный диаметр инструмента (соседний инструмент есть/нет) |
мм |
∅80/∅120 |
|||
|
Максимальный вес инструмента |
кг |
8 |
|||
|
Рабочий стол |
Расстояние от шпинделя до стола |
мм |
150-1300 |
||
|
Размер рабочего стола |
мм |
2500*1800 |
|||
|
Максимальный вес заготовки |
кг |
8000 |
|||
|
Ширина проема дверей |
мм |
2700 |
|||
|
Параметры Т-образных пазов |
- |
6 линий Ширина 28 мм. |
|||
|
Размер станка |
Длина |
мм |
7950 |
||
|
Ширина |
мм |
5360 |
|||
|
Высота |
мм |
5600 |
|||
|
Вес (нетто) |
кг |
45000 |
|||
