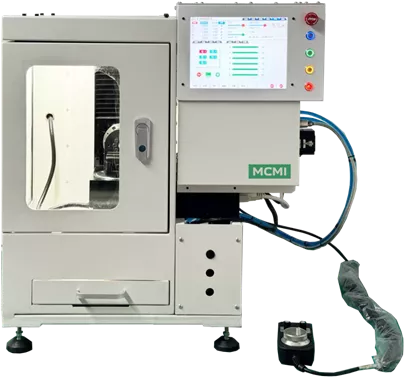

Настольный пятиосевой станок с ЧПУ MCMI Junior

Основные параметры

Цена от

Наличие

Да

Мощность шпинделя

800

Рабочая область, X(мм)

160

Рабочая область, Y(мм)

200

Запросить цену!

Срок поставки:

от 20 до 90 дней

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Настольный пятиосевой станок с ЧПУ MCMI Junior:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

1. Обзор

Настольный станок с ЧПУ MCMI Junior — это компактный пятиосевой станок с функцией RTCP¹ (Rotary Tool Center Point — поворотное управление положением инструмента). Его ключевые особенности включают компактную конструкцию и мощные возможности пятиосевой обработки. Станок способен обрабатывать различные распространённые материалы, такие как металлы — алюминиевые и медные сплавы² , а также неметаллические материалы — пластик, древесину, камень и воск. Он особенно подходит для малого бизнеса, частных мастерских, учебных заведений и лабораторий.

По сравнению с моделью Turbo, панель управления выполнена в отдельном корпусе из листового металла, что обеспечивает оптимальное соотношение производительности и стоимости. Станок оснащён усовершенствованной автономной системой ЧПУ (подробные различия приведены в таблице) и шариковыми винтами класса точности C5. Большинство остальных параметров остаются без изменений.

¹RTCP (Rotary Tool Center Point) — функция, при которой кончик инструмента следует за поверхностью обрабатываемой детали. Эта функция является признаком полноценной пятиосевой системы ЧПУ.
²Следует отметить, что настольные станки ЧПУ теоретически могут обрабатывать сталь и титановые сплавы, однако производительность при этом крайне низкая.

2. Особенности

Постпроцессоры: PowerMill, UG, Fusion 360, HSM.
Программное обеспечение для имитации движения: PowerMill, Vericut

3. Система ЧПУ на базе Linux

Оптимизированная интерполяция на высоких скоростях
Автономная система на базе Linux, устойчивая к внешним помехам и отличающаяся высокой стабильностью
Поддержка ручного управления с помощью маховичка
Встроенная поддержка протокола EtherCAT с возможностью внешнего расширения
Возможность программирования ПЛК
Поддержка макропрограмм
Функция восстановления обработки после отключения питания
Режим MDI (Manual Data Input — ручной ввод данных)
Поддержка измерительных операций (зондирование)

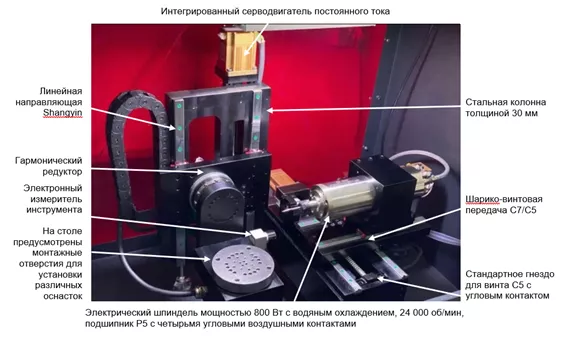

4. Устройство

5. Стандартная комплектация

№	Тип	Наименование	Описание	Кол-во
1	Оборудование	Станок	Без металлического кожуха	1
2	Оснастка	Самоцентрирующийся тиски типа А	Зажим квадратных заготовок 8–55 мм	1
3	Патрон	Втулка ER11	ER11-4 и ER11-6	2
4	Инструменты	Концевые и шаровые фрезы	Фрезы Ø0,2 мм (для гравировки) — 10 шт., Ø2/4/6 мм — по 2 шт., шаровые фрезы — 2 шт.	18
5	Электрика	Блок питания	Инвертер управления двигателями	1
6		Силовой кабель	Общий кабель питания	1
7		USB-кабель	Для подключения к ПК	1
8		Электронный маховичок	Управление перемещением осей	1
9	Ручные инструменты	Набор шестигранников	1,5–10 мм, 9 шт.	1
10	Ручные инструменты	Гаечные ключи для шпинделя	Открытые ключи 14 и 17 мм	2
11	Материалы	Деревянные заготовки	для тренировки	4

6. Дополнительные и улучшенные опции

№	Тип	Наименование	Описание	Кол-во
1	САМ	Автоматическая смена инструмента (ATC)	Шпиндель 1500 Вт, 60 000 об/мин, водяное охлаждение, 4 позиции, компрессор 50 л.	1
2	Шпиндель	40 000 об/мин	800 Вт, диаметр 65 мм	1
3	Патрон	Комплект втулок ER11 для основного шпинделя	Комплект, 2–8 мм	10
4	Оснастка	Самоцентрирующиеся тиски типа А	Диапазон зажима 50–75 мм	1
5	Оснастка	Самоцентрирующиеся тиски типа B (увеличенные)	Диапазон зажима 0–100 мм	1
6	Оснастка для квадратных заготовок	Патрон с ручной затяжкой, 4-х кулачковый, Ø80 мм	Ход 48 мм, зажим прутков и квадратов	1
7		3-х кулачковый патрон Ø80 мм	Ход 66 мм, лучшая соосность, чем у 4-х кулачкового	1
9		Патрон ER40 (ER50 по выбору)	Высокая соосность, используется с втулками ER40 (зажим Ø4–30 мм)	1
10	Оснастка для прутков	Набор втулок ER40	6; 8; 10; 12; 15; 18; 20; 25; 28; 30 мм	10
11		Патрон ER50	Используется с втулками ER50 (зажим Ø4–36 мм)	1
12		Втулка ER50 (по выбору)	Любой размер в диапазоне 4–36 мм	1

Механическая часть

Габариты упаковки	770 мм (Ш) × 520 мм (Г) × 850 мм (В)
Масса в упаковке	125 кг
Габариты оборудования	700 мм (Ш) × 500 мм (Г) × 650 мм (В)
Масса оборудования	115 кг

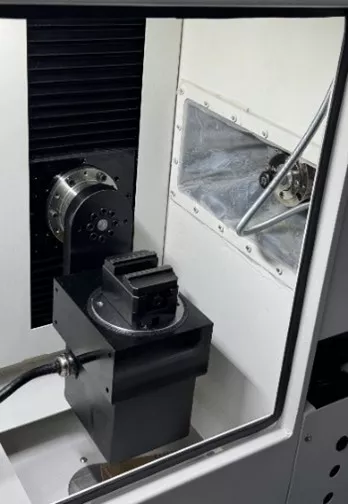

Размер стола	Ø100 мм
Макс. нагрузка на стол	5 кг
Рабочие ходы осей (XYZ)	X: 160 мм × Y: 200 мм × Z: 130 мм
Рабочие ходы поворотных осей	A：-30-120°, C：360°
Рабочая зона при 3-осевой обработке	X: 160 мм × Y: 200 мм × Z: 125 мм
Рабочая зона при 5-осевой обработке (цилиндр)	Цилиндр: Ø150 мм × H: 105 мм / Ø1000 мм × H: 120 мм Куб: 125 мм × 125 мм × 110 мм
Точность 5-осевой обработки	Погрешность параллельности³ и перпендикулярности⁴ линейных осей ≤0.02 мм
Точность 5-осевой обработки	Пространственная точность при 5-осевой обработке <0.05 мм
Шарико-винтовые пары	X и Z: PMI 1204 C6; Y: PMI 1604 C6
Поворотные оси (A и C)	Гармонический редуктор 1:80 (20 мм), обратный люфт <1 угл. мин, крутящий момент серводвигателя после редукции — 50 Н·м
Линейные направляющие	X&Z: Hiwin MGN12, Y: Hiwin MGN15
Каркас	Нагруженные элементы: сталь 45# (закалённая и отпущенная); остальное: авиационный алюминий Al6061-T6
Скорость обработки	До 4000 м/мин (зависит от материала)
Шпиндель	Водяное охлаждение, мощность 800 Вт
Защита	Accordion dustproof. Oil seal waterproof & dustproof.
Диаметр и длина инструмента	Патрон ER11, диаметр 0–8 мм, длина ≤75 мм
Оснастка для деталей	Стандартная стальная оснастка с отверстиями под крепёж; возможна установка патронов ER50, 63, 80 мм
Обрабатываемые материалы	Металлы: алюминиевые сплавы, медные сплавы, золотые и серебряные сплавы, сталь, титановые сплавы⁵ Неметаллы: пластик, древесина, воск, нефрит, стекло и др.

³Параллельность линейной оси — отклонение от параллельности между базовой плоскостью направляющей и её движением по всей длине хода.
⁴Перпендикулярность линейных осей — соответствие угла между направлениями движения
⁵Обработка стали и титановых сплавов возможна, но с крайне низкой производительностью

Электрическая часть

Приводные двигатели	Серводвигатели постоянного тока, 36 В, 1500 об/мин
Шпиндельный двигатель	800 Вт, 24 000 об/мин (возможна модернизация до 40 000 об/мин)
Источник питания приводов	Вход 220 В, выход 36 В / 15 А
Система управления	Windows
Датчики концевых положений	Фотоэлектрические датчики
Измеритель инструмента	Контактный, усилие срабатывания 1,5 Н, повторяемость установки инструмента ±2 мкм

Программное обеспечение

Программное обеспечение управления	e2 Studio
Программное обеспечение для программирования	PowerMill， Fusion360，NXUG，MasterCAM и т.д.
