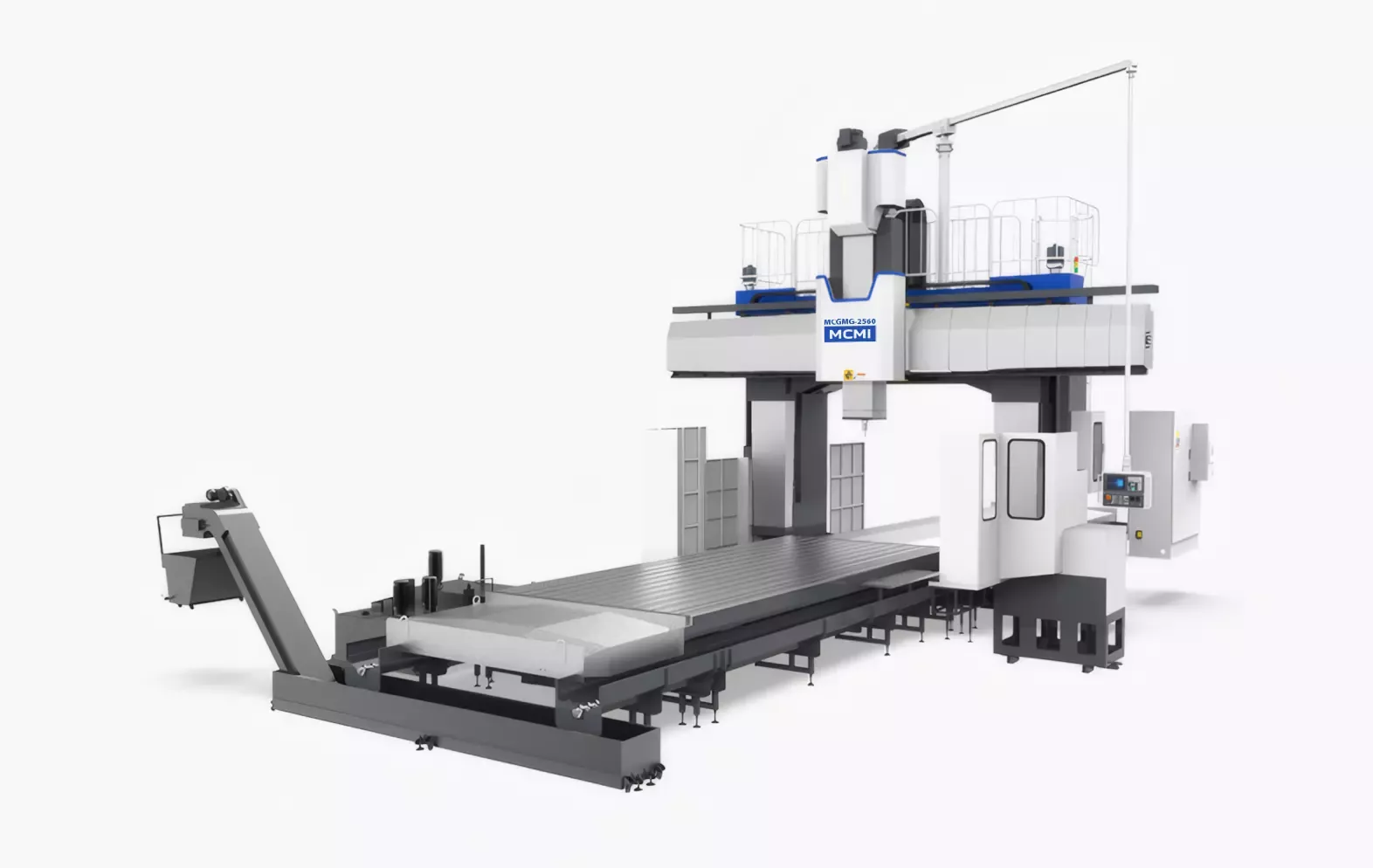

Портальные фрезерные обрабатывающие центры серии MCGMG BlueLinе
- по Алматы — бесплатно
- по Казахстану — нажмите кнопку ниже
- в Россию — уточняйте
- в Белоруссию — уточняйте
- в Армению — уточняйте
- в Кыргызстан — уточняйте
Объединяет функции фрезерования, растачивания, сверления (в том числе рассверливания и зенкерования), нарезания резьбы и других видов обработки.
Применяется международная система числового программного управления (ЧПУ).
Оснащён осью W для увеличения диапазона высоты обрабатываемых заготовок и повышения технологических возможностей.
В сравнении со станками с неподвижной поперечиной, обеспечивает больший диапазон по высоте; ходы осей W и Z могут складываться, что позволяет избежать чрезмерного выдвижения ползуна и тем самым сохранить жёсткость при обработке.
Широко используется для обработки пресс-форм, силовых и конструкционных деталей, компонентов текстильного оборудования и других изделий.
| Технические параметры MCMI MCGMG-2540/60/80 | ||
| ПЕРЕМЕЩЕНИЯ | Единица | Параметр |
|---|---|---|
| Перемещения по оси X | мм | 4200/6200/8500 |
| Перемещения по оси Y | мм | 3900 |
| Перемещения по оси Z | мм | 800 |
| Перемещения по оси W | мм | 1300 |
| Расстояние от торца шпинделя до поверхности стола | мм | 0~2100 |
| Расстояние между колоннами | мм | 3200 |
| РАБОЧИЙ СТОЛ | Единица | Параметр |
| Размеры рабочего стола | мм | 2500×4000/6000/8000 |
| Макс. нагрузка | т | 15/22/30 |
| Размеры Т-образных пазов | мм | 28×200 |
| ШПИНДЕЛЬ | Единица | Параметр |
| Скорость вращения | об/мин | 6000 |
| Мощность | кВт | 17/25.5(S1/S6-40%) |
| Крутящий момент | Н·м | 723/1087(S1/S6-40%) |
| Конус шпинделя | / | BT50 |
| Поперечное сечение ползуна | мм | 400×400 |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН (ОПЦИОНАЛЬНО) | ||
| Макс. количество позиций | шт. |
40/60 |
| Макс. диаметр инструмента при полной загрузке магазина | мм | Ø125 |
| Макс. диаметр инструмента при незанятых соседних гнёздах | мм | Ø250 |
| Макс. длина инструмента | мм | 400 |
| Макс. вес инструмента | кг | 25 |
| СКОРОСТЬ ПОДАЧИ ОСЕЙ | ||
| Ускоренное перемещение по осям X/Y/Z | м/мин | 15/15/10 |
| Скорость рабочей подачи по осям X/Y/Z | м/мин | 6/6/6 |
| ТОЧНОСТЬ | ||
| Точность позиционирования по осям X | мм | 0.035/0.04/0.045 |
| Повторяемость позиционирования по осям X | мм | 0.015/0.025/0.035 |
| Точность позиционирования по осям Y/Z/W | мм | Y:0.035;Z:0.012;W:0.015 |
| Повторяемость позиционирования по осям Y/Z/W | мм | Y:0.02;Z:0.01;W:0.01 |
| МЕХАНИЧЕСКИЕ СПЕЦИФИКАЦИИ | ||
| Требуемое пневматическое давление | кг/см² | 6 |
| Система ЧПУ | / |
SIEMENS/FANUC |
| Высота | мм | 6500 |
| Занимаемая площадь | мм |
12000/16000/20000×7800 |
| Вес | т | 55/60/65 |
